对比图
型号 LM3687TL-1812/NOPB LM3687TLX-1812/NOPB
描述 IC (PMIC)，德州仪器电源管理集成电路 (PMIC) 是可配置的多通道设备，让您可以调节您的电源解决方案。 PMIC 处理处理器、微控制器、FPGA 和系统级外围设备的排序、电压和电流要求。 PMIC 将多个直流-直流转换器集成在一个封装中。 其可通过减少元件数量简化电源设计，同时保持高电源效率和性能。 ### 电源管理多通道 IC (PMIC)，Texas InstrumentsTexas Instruments 高度灵活和集成 PMIC 可配置设备使您可以扩展电源解决方案来满足对处理器、微控制器、FPGA 和系统级外围设备进行处理的序列、电压和电流要求。Switching Voltage Regulators Step-Down DC-DC Converter with Integrated Low Dropout Regulator and Startup Mode 9-DSBGA
数据手册 --
分类 稳压芯片稳压芯片
安装方式 Surface Mount Surface Mount
引脚数 9 9

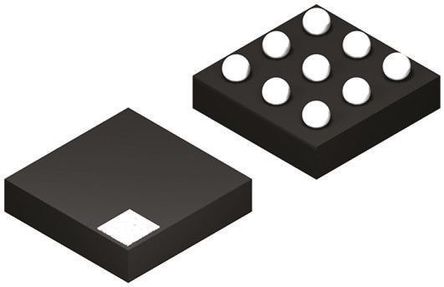

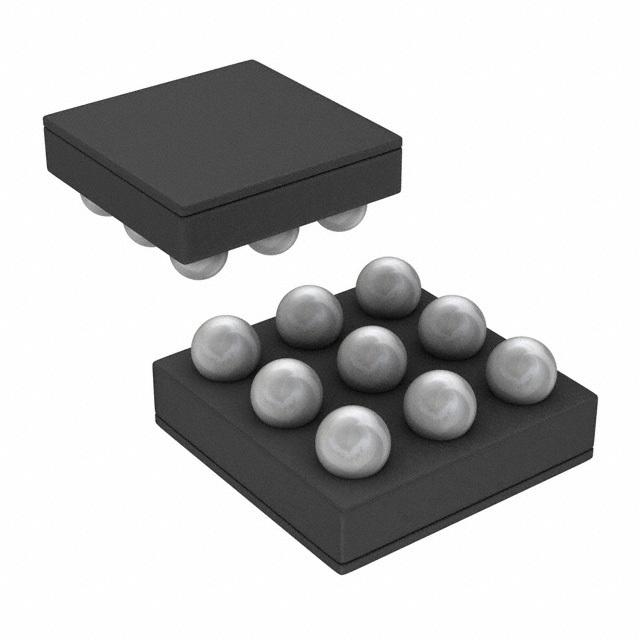

封装 DSBGA-9 WFBGA-9
频率 1.80 MHz -
电源电压(DC) 5.50 V -
输出接口数 2 2
输出电压 1.80 V -
输出电流 750 mA -
静态电流 10.0 µA 10.0 µA
跌落电压 82.0 mV -
调节输出数 3 3
开关频率 1.8 MHz 1.8 MHz
拓扑结构 Buck Buck
输入电压(Max) 5.5 V -
输入电压(Min) 2.7 V -
输出电压(Max) 1.8 V -
输出电流(Max) 750 mA -
输出电流(Min) 50 mA -
工作温度(Max) 125 ℃ 125 ℃
工作温度(Min) -30 ℃ 30 ℃
电源电压 2.7V ~ 5.5V 2.7V ~ 5.5V
长度 1.57 mm -
宽度 1.574 mm -
高度 0.335 mm -
封装 DSBGA-9 WFBGA-9
工作温度 -30℃ ~ 125℃ -30℃ ~ 125℃
产品生命周期 Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free
REACH SVHC标准 No SVHC -
REACH SVHC版本 2015/06/15 -
ECCN代码 EAR99 -
