对比图

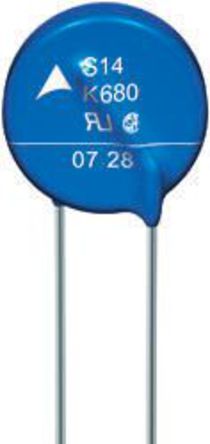

型号 B72220S0600K101 B72220S0600K551 ERZV20D101
描述 8//20 μs)，能量额定值 (2ms) ### 认可UL，CSA，VDE### 瞬态电压抑制器 (径向金属氧化物变阻器)EPCOS B72220S0600K551 TVS压敏电阻, StandarD系列, 60 V, 85 V, 165 V, 片状 20mm, 金属氧化物压敏变阻器 (MOV)ZNR 系列，20mm 直径，Panasonic相对于紧凑的结构而言，具有较大的浪涌电流处理能力 相对于标准变速器而言，提升了 2 浪涌电流处理能力 类型 | 直径 （标称 /最大）(mm) | 节距 (mm) | 高度（印刷电路板上） (mm) ---|---|---|--- ERZV05 | 5 / 7 | 5 ±1 | 10 ERZV07 | 7 / 8.5 | 5 ±1 | 11.5 ERZV10 | 10 / 12.5 | 7.5 ±1 | 15.5 ERZV14 | 14 / 16 | 7.5 ±1 | 19 ERZV20 | 20 / 21.5 | 10 ±1 | 24.5 ### 瞬态电压抑制器 (径向金属氧化物变阻器)
数据手册 ---
制造商 Epcos (爱普科斯) Epcos (爱普科斯) Panasonic (松下)
分类 压敏电阻压敏电阻压敏电阻
安装方式 Through Hole Through Hole Through Hole
封装 片状 20mm 片状 20mm 20mm DISC
额定电压(DC) 85 V 85 V 85 V
额定电压(AC) 60 V 60 V 60 V
电容 3600 pF 3600 pF 6.5 nF
额定功率 1 W - 1.00 W
电路数 1 - -
钳位电压 165 V 165 V 165 V
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
额定电压(DC Max) 85 V - 85 V
额定电压(AC Max) 60 V - 60 V
额定电流 - 20 A -
长度 25.5 mm - -
高度 25.5 mm - 24.5 mm
脚长度 30.0 mm - -
封装 片状 20mm 片状 20mm 20mm DISC
厚度 4.4 mm - 5.1 mm
宽度 - - 5.1 mm
工作温度 -40℃ ~ 105℃ -40℃ ~ 85℃ -40℃ ~ 85℃
材质 - - Zinc Oxide
产品生命周期 Active Active Unknown
包装方式 Bulk Tape & Reel (TR) Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/06/15 2015/06/15 2015/06/15
