对比图

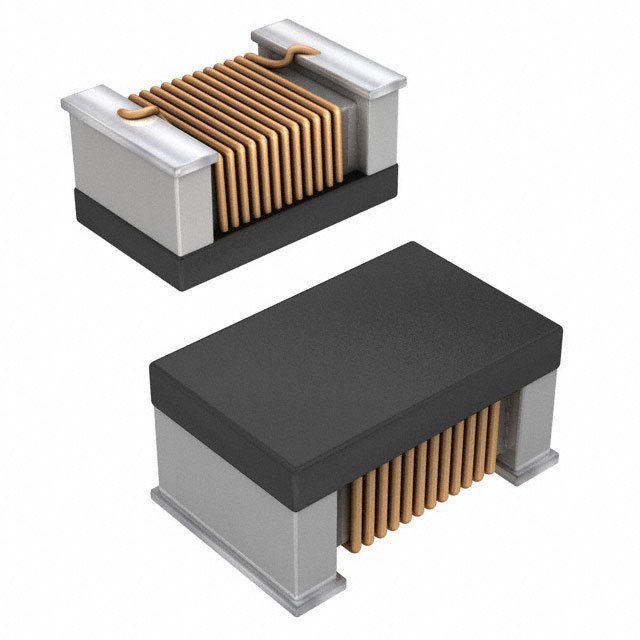

型号 ELJ-NDR47JF IMC0805ERR47J01 B82498F3471J
描述 Inductor High Frequency Chip Wirewound 470nH 5% 25.2MHz 10Q-Factor 145mA 2.56Ω DCR 0805 T/RInd High Frequency Wirewound 470nH 5% 25.2MHz 45Q-Factor Ferrite 500mA 0805 T/REPCOS B82498F3471J 表面贴装高频电感器, B82498F系列, 470 nH, ± 5%, 0805 [2012 公制], 650 MHz, 1.9 ohm
数据手册 ---
制造商 Panasonic (松下) Vishay Dale (威世达勒) Epcos (爱普科斯)
分类 电感电感电感
安装方式 Surface Mount Surface Mount Surface Mount
封装(公制) 2012 2012 2012
封装 0805 0805 0805
引脚数 - 2 2
额定电流 145 mA 500 mA 190 mA
容差 ±5 % ±5 % ±5 %
电感 470 nH 470 nH 470 nH
自谐频率 150 MHz 750 MHz 650 MHz
屏蔽 No - No
电感公差 ±5 % ±5 % ±5 %
测试频率 25.2 MHz 25.2 MHz 50 MHz
电阻(DC） ≤2.56 Ω ≤950 mΩ ≤1.9 Ω
Q值 - 45.0 30.0
工作温度(Max) - 105 ℃ 150 ℃
工作温度(Min) - 40 ℃ 55 ℃
电阻(DC Max) - 350 mΩ 1.9 Ω
电阻 - - 1.90 Ω
共振频率 - - 650 MHz
额定电流(DC) - - 190 mA
长度 2 mm 2 mm 2 mm
宽度 1.25 mm 1.25 mm 1.3 mm
高度 1.25 mm 1.25 mm 1.4 mm
封装(公制) 2012 2012 2012
封装 0805 0805 0805
工作温度 -20℃ ~ 85℃ -40℃ ~ 105℃ -55℃ ~ 125℃
产品生命周期 Unknown Active -
包装方式 Tape & Reel (TR) Tape & Reel (TR) Cut Tape (CT)
RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - - No SVHC
REACH SVHC版本 - - 2015/06/15
