对比图

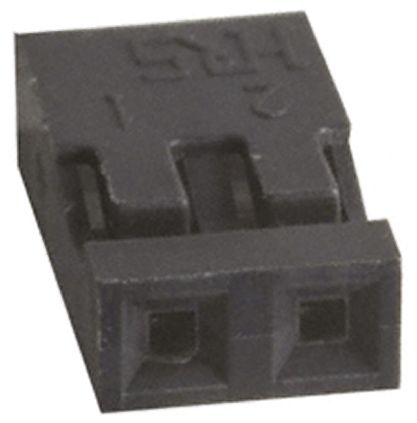

描述 TE Connectivity 2.0mm 插座外壳 - CT 系列CT 系列插座式电缆安装夹连接器外壳，带 2.0mm 中心线。 这些 CT 插座外壳由 UL 94V-0 级、白色 66 尼龙制成，并且接受 22-30 AWG 的电线尺寸范围。 有关合适的配接产品，请参见库存号 680-1641 和 683-1838（典型）。 有关合适的触点，请参见典型库存号 680-5104 和 680-5094。### TE Connectivity CT Connector 系统Tyco Electronics 的 TE Connectivity CT 互连解决方案，用于微型线到板和线到线连接。 提供 1.5 mm 和 2.0 mm 节距两种型号，这是一个用于制作线束的共用端接连接器系统。 2 种端接方法：IDC，压接 散线互连 电路范围 2-30 AWG 22∼30 纽结，用于自锁在木板上 应用包括： 商业设备 工业机器 PC 打印机 传真 C-TV 音频 空调 有信号或电源线路的任何地方微型直向压接插座连接器这些 Hirose 微型直向插座压接连接器是由 PBT 材料制成的轻型高密度连接器，仅接受插座触点。 适用于各种连接器应用中的线对板连接，包括视频和通信设备、电子试验装置及很多其它应用。 有关合适的触点，请参见库存号 779-2908、779-2901 和 779-2936额定电流 1A 额定电压 200V 交流 工作温度范围：-55 至 +85°C ### 认可UL94V-0### 2.0mm 节距微型连接器，Hirose A3-A4 系列Hirose 微型管座和插座连接器系列，耐用、多用途且轻便，高密度的触点，外形小巧。 适用于各种连接器应用中的线对板连接，包括视频和通信设备、试验装置及很多其它应用。JST (JAPAN SOLDERLESS TERMINALS) PHR-2 线至板连接器, PH系列, 2 触点, 2 mm, 2 排
数据手册 ---
制造商 TE Connectivity (泰科) Hirose Electric (广濑) JST (日本压着端子)
分类 连接器外壳连接器外壳连接器外壳
引脚数 2 - 2
封装 P=2mm - DIP
引脚间距 2.00 mm 2.00 mm 2.00 mm
触点数 2 2 2
触点电镀 Tin - Tin
额定电流 4 A - 2 A
绝缘电阻 1000 MΩ >1000MΩ @500VDC 1000 MΩ
排数 1 1 1
易燃性等级 UL 94 V-0 - UL 94 V-0
针脚数 2 2 2
额定电流(Max) 4A/触头 2 A 2 A
工作温度(Max) 105 ℃ - 85 ℃
工作温度(Min) -30 ℃ - -25 ℃
额定电压 125 V 200 VAC 100 V
接触电阻(Max) - - 10 mΩ
极性 Female Female -
额定电压(AC) 125 V - -
接触电阻 - <15mΩ @0.1A -
额定电压(Max) - 200 VAC -
长度 6 mm 4 mm 5.8 mm
宽度 4.6 mm 7 mm 4.5 mm
高度 4.6 mm 2 mm 6.85 mm
封装 P=2mm - DIP
引脚间距 2.00 mm 2.00 mm 2.00 mm
外壳颜色 Natural Black White
颜色 Natural Black Natural
触点材质 Phosphor Bronze - Phosphor Bronze
材质 Thermoplastic - Nylon
外壳材质 Thermoplastic - Nylon
工作温度 -30℃ ~ 105℃ -55℃ ~ 85℃ -
产品生命周期 Active Active Active
包装方式 Bulk Bulk Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
ELV标准 Compliant - -
REACH SVHC版本 - 2015/12/17 -
ECCN代码 EAR99 - EAR99
HTS代码 8538906000 - 8536698000
