对比图
型号 PIC12F508-E/P PIC12F508-E/MC PIC12F508-I/P

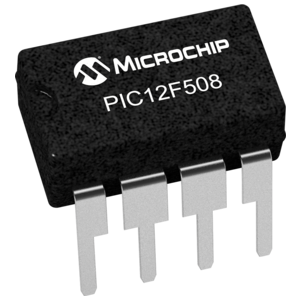

描述 MICROCHIP PIC12F508-E/P 芯片, 微控制器, 8位, PIC12F, 4MHZ, DIP-8PIC12F508/509 8 位闪存微控制器Microchip 的 PIC12 微控制器 (MCU) 是世界首个 8 引脚微控制器。 最初已经作为一次可编程 (OTP) 部件推出，此系列设备继续扩展为额外功能且添加了附加改进功能。 PIC12F508/509 系列微控制器基于 Microchip 的基线内核，带 2 层深硬件堆栈和 33 个指令。 这些 MCU 提供高达 1 MIPS、高达 1.5 K 字节程序内存和高达 41 字节 SRAM 数据内存。 板载 RC 振荡器，精确度为 ±1%。### 特点33 个指令 2 级硬件堆栈 4 MHz 内部振荡器 6 个输入/输出引脚 一个 8 位计时器 监控器计时器 (WDT) 在线串行编程 (ICSP) 在线调试 (ICD) ### PIC12F 微控制器### Microchip PIC12F 8 位 PIC® 微控制器Microchip 的 PIC12F 微控制器 (MCU) 是世界首个 8 引脚微控制器。 最初已经作为一次可编程 (OTP) 部件推出，此系列的设备将继续扩展为 Microchip 添加额外功能，进一步提高规格，并继续提供比以前更大的值。 PIC12F 成功的关键是在一个 8 引脚封装中允许六个输入/输出通道的内部 RC 振荡器。 此 RC 振荡器的更高版本可在 31kHz 和 32MHz 之间配置。MICROCHIP PIC12F508-I/P 微控制器, 8位, 闪存, AEC-Q100, PIC12F5xx, 4 MHz, 768 Byte, 25 Byte, 8 引脚, DIP
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)
分类 8位微控制器微控制器微控制器
安装方式 Through Hole Surface Mount Through Hole
引脚数 8 8 8
封装 PDIP-8 DFN-8 DIP-8
频率 4 MHz - 4 MHz
电源电压(DC) 5.00 V, 5.50 V (max) - 5.00 V, 5.50 V (max)
工作电压 - - 2V ~ 5.5V
针脚数 8 - 8
时钟频率 4.00 MHz - 4 MHz
RAM大小 25 B 25 B 25 B
位数 8 8 8
耗散功率 800 mW 800 mW 800 mW
FLASH内存容量 768 b - 0.75 KB
I/O引脚数 6 - 6
存取时间 4.00 µs - 4.00 µs
内核架构 PIC - PIC
内存容量 - - 750 B
模数转换数(ADC) - - 0
输入/输出数 6 Input - 6 Input
工作温度(Max) 125 ℃ 125 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
耗散功率(Max) 800 mW 800 mW 800 mW
电源电压 2V ~ 5.5V - 2V ~ 5.5V
电源电压(Max) 5.5 V 5.5 V 5.5 V
电源电压(Min) 2 V 2 V 2 V
长度 9.27 mm 2 mm 10.16 mm
宽度 6.35 mm 3 mm 6.35 mm
高度 3.3 mm 0.95 mm 3.3 mm
封装 PDIP-8 DFN-8 DIP-8
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ (TA) -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - - No SVHC
REACH SVHC版本 2015/12/17 - 2014/12/17
ECCN代码 EAR99 EAR99 EAR99
HTS代码 - 8542310001 8542310001
香港进出口证 - - NLR
