对比图

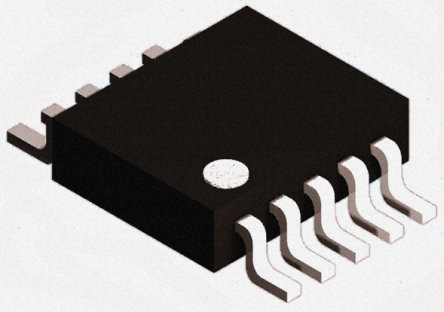

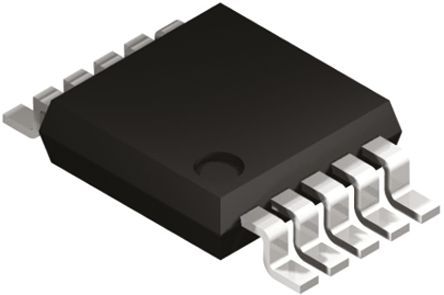

型号 LT3685IMSE#TRPBF LT3685EMSE#PBF LT3685IMSE#PBF
描述 Buck Switching Regulator IC Positive Adjustable 0.79V 1 Output 2A 10-TFSOP, 10-MSOP (0.118", 3mm Width) Exposed PadLINEAR TECHNOLOGY LT3685EMSE#PBF 直流-直流开关降压(逐步递减)稳压器, 可调, 3.6V-36V输入, 790mV-20V输出, 2A输出, MSOP-10LINEAR TECHNOLOGY LT3685IMSE#PBF 直流-直流开关降压(逐步递减)稳压器, 可调, 3.6V-36V输入, 790mV-20V输出, 2A输出, MSOP-10
数据手册 ---
制造商 Linear Technology (凌力尔特) Linear Technology (凌力尔特) Linear Technology (凌力尔特)
分类 DC/DC转换器DC/DC转换器DC/DC转换器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 10 10 10
封装 TFSOP-10 MSOP-10 MSOP-10
频率 - 2.40 MHz -
输出接口数 1 1 1
输出电压 0.79V ~ 20V 0.79V ~ 20V 0.79V ~ 20V
输出电流 2 A 2 A 2 A
针脚数 - 10 10
开关频率 200kHz ~ 2.4MHz 200kHz ~ 2.4MHz 200kHz ~ 2.4MHz
输入电压(Max) 36 V 36 V 36 V
输入电压(Min) 3.6 V 3.6 V 3.6 V
输出电压(Max) 20 V 20 V 20 V
输出电压(Min) 0.79 V 0.79 V 790 mV
输出电流(Max) 2 A 2 A 2 A
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
电源电压 - 3.6 V 3.6 V
输入电压 - 3.6.36 V 3.6V ~ 36V
静态电流 - - 1.3 mA
长度 - 3 mm 3 mm
宽度 - 3 mm 3 mm
高度 - 0.86 mm 0.7 mm
封装 TFSOP-10 MSOP-10 MSOP-10
工作温度 -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃ (TJ)
产品生命周期 Unknown Unknown Unknown
包装方式 Tape & Reel (TR) Cut Tape (CT) Cut Tape (CT)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC No SVHC
REACH SVHC版本 - 2015/12/17 2015/12/17
ECCN代码 EAR99 - -
