对比图

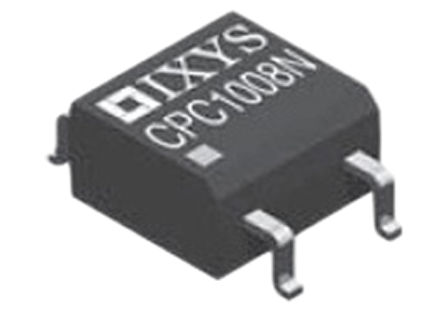

型号 CPC1008N CPC1009NTR TLP3122(F)
描述 CPC1008N 系列 单刀单掷 150 mA 100 V 单通道 固态继电器 表面贴装 - SOIC-4Relay SSR 50mA DC-IN 150A 100V DC-OUT 4Pin SOP T/RMOSFET输出光电耦合器 Photorelay Voff=60V Ion=1A Ron=0.25Ohm
数据手册 ---
制造商 IXYS Semiconductor IXYS Semiconductor Toshiba (东芝)
分类 固态继电器固态继电器固态继电器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 4 4 4
封装 SOP-4 SOP-4 SOP-4
电容 1 pF - -
输出电压 100 V - -
输出电流 150 mA - 1000 mA
触点类型 SPST-NO - -
负载电流 150 mA 150 mA 1 A
输入电流 50 mA - 50 mA
耗散功率 150 mW - -
隔离电压 1500 v - 1500Vrms (min)
输入电压(Max) 1.4 V - 1.3 V
输入电压(Min) 0.9 V - -
输出电压(Max) 100 V 100 V 60 V
输出电流(Max) 0.15 A 0.15 A 1 a
输入电流(Min) 50 mA 50 mA 50 ma
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -20 ℃
耗散功率(Max) 400 mW - -
输入电压 1.4 V 1.2 VDC 1.15 VDC
通道数 - - 1
长度 4.09 mm - 4.4 mm
宽度 3.8 mm - 3.9 mm
高度 2.12 mm - 1.9 mm
封装 SOP-4 SOP-4 SOP-4
工作温度 -40℃ ~ 85℃ - -
产品生命周期 Active Active Active
包装方式 Tube Tape & Reel (TR) Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - -
ECCN代码 EAR99 - EAR99
