对比图
型号 CDR95NP-470MC SDR1005-470KL P0751.473NLT

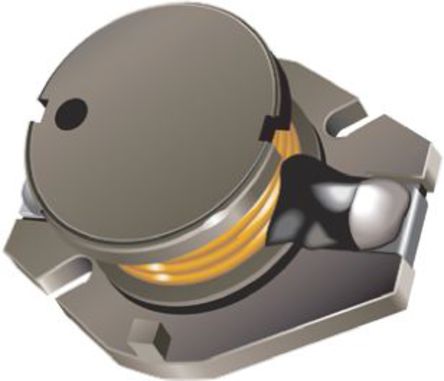

描述 47uH ±20% 1.5ABOURNS SDR1005-470KL 表面贴装功率电感器, SDR1005系列, 47 µH, ± 10%, 非屏蔽, 0.19 ohm, 1.4 APULSE ENGINEERING P0751.473NLT 表面贴装功率电感器, P0751NL系列, 47 µH, ± 20%, 非屏蔽, 0.168 ohm, 1.6 A
数据手册 ---
制造商 Sumida (胜美达) Bourns J.W. Miller (伯恩斯) Pulse Electronics (普思电子)
分类 电感贴片电感电感
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 - 2 2
封装 - 1005 12.95mm x 9.4mm x 5.46mm
额定电流 1.5 A 1.4 A 1.6 A
容差 ±20 % ±10 % ±20 %
电感 47 µH 47 µH 47 µH
产品系列 CDR95NP - P0751
屏蔽 - No No
电感公差 ±20 % ±10 % ±20 %
测试频率 100 kHz 1 kHz 100 kHz
电阻(DC） ≤151 mΩ ≤190 mΩ ≤168 mΩ
工作温度(Max) - 125 ℃ 130 ℃
工作温度(Min) - -40 ℃ -40 ℃
电阻(DC Max) - 0.19 Ω 0.168 Ω
自谐频率 - 12 MHz -
Q值 - 25.0 -
共振频率 - 12 MHz -
工作结温(Max) - 125 ℃ -
长度 - 12.7 mm 0.51 in
宽度 - 10 mm 0.37 in
高度 - 5 mm 5.46 mm
封装 - 1005 12.95mm x 9.4mm x 5.46mm
工作温度 -40℃ ~ 100℃ -40℃ ~ 125℃ -40℃ ~ 130℃
产品生命周期 Obsolete Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC No SVHC
REACH SVHC版本 - 2016/06/20 -
ECCN代码 - EAR99 -
HTS代码 - 8504508000 -
