对比图

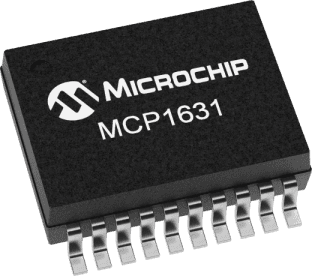

型号 MCP1631T-E/SS MCP1631-E/SS MCP1631T-E/ST
描述 高速脉宽调制器 High-Speed, Pulse Width Modulator高速脉宽调制器 High-Speed, Pulse Width Modulator高速脉宽调制器 High-Speed, Pulse Width Modulator
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)
分类 稳压芯片稳压芯片稳压芯片
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 20 20 20
封装 SSOP-20 SSOP-20 TSSOP-20
输出接口数 1 1 1
输入电压(DC) 3.00V (min) 3.00V (min) 3.00V (min)
输出电流 250 mA 250 mA 250 mA
上升时间 2.5 ns 2.5 ns 2.5 ns
开关频率 2000 kHz 2000 kHz 2000 kHz
热阻 - - 90 ℃/W
最大占空比 0 % 0 % 0 %
下降时间 2.7 ns 2.7 ns 2.7 ns
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
电源电压 - - 3V ~ 5.5V
输入电压 - - 3.5V ~ 16V
高度 - - 0.9 mm
封装 SSOP-20 SSOP-20 TSSOP-20
工作温度 -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃ (TJ)
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tube Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ECCN代码 - EAR99 EAR99
