52271-1469和SFW14R-1STE9LF

对比图

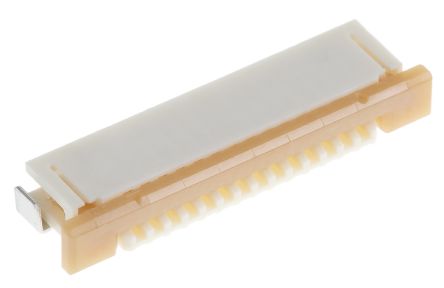

型号 52271-1469 SFW14R-1STE9LF SFW14R-2STE9LF

描述 MOLEX  52271-1469  连接器, FFC/ FPC板, 14 触点, 插座, 1 mm, 表面安装　, 底部AMPHENOL FCI  SFW14R-1STE9LF  连接器, FFC/ FPC板, 直角, SFW-R系列, 14 触点, 插座, 1 mm, 表面安装　, 底部AMPHENOL FCI  SFW14R-2STE9LF  连接器, FFC/ FPC板, 直角, SFW-R系列, 14 触点, 插座, 1 mm, 表面安装　, 顶部

数据手册 ---

制造商 Molex (莫仕) FCI Electronics (法马通) FCI Electronics (法马通)

分类 连接器连接器连接器

安装方式 Surface Mount Surface Mount Surface Mount

引脚间距 1.00 mm - -

触点数 14 14 14

极性 Female Female Female

触点电镀 Tin, Gold Tin Tin

额定电流 500 mA 1 A 1 A

排数 1 1 1

针脚数 14 14 14

拔插次数 30 20 20

工作温度(Max) 85 ℃ 105 ℃ 105 ℃

工作温度(Min) -20 ℃ -55 ℃ -55 ℃

额定电压 50VAC, 50VDC 100 V 100 V

额定电压(DC) 50.0 V - -

绝缘电阻 100 MΩ 500 MΩ -

无卤素状态 Not Low Halogen - -

方向 Right Angle - -

电路数 14 - -

易燃性等级 UL 94 V-0 - -

额定电流(Max) 0.5A/触头 1A/触头 -

接触电阻(Max) 20 mΩ 30 mΩ -

长度 21 mm 19.8 mm 19.8 mm

宽度 6.7 mm 7.3 mm 7.3 mm

高度 3 mm 2.7 mm 2.7 mm

引脚间距 1.00 mm - -

接插高度 3.00 mm - -

外壳颜色 - Brown Brown

触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze

工作温度 - -55℃ ~ 105℃ -55℃ ~ 105℃

材质 Phosphor Bronze - -

外壳材质 Thermoplastic - -

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC No SVHC No SVHC

REACH SVHC版本 - 2015/06/15 2015/06/15

ELV标准 Compliant - -

ECCN代码 EAR99 - -
