对比图
型号 EEE1EA221P EEEHA1E221P UUR1E221MNL1GS

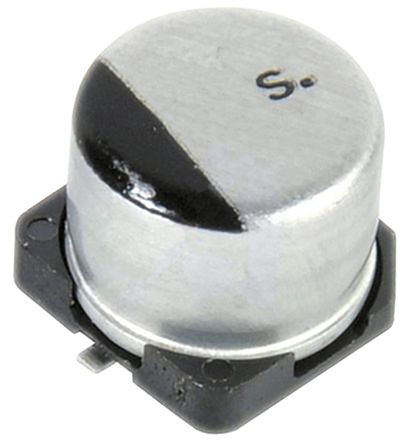

描述 PANASONIC ELECTRONIC COMPONENTS EEE1EA221P 铝电解电容, 表面贴装, S系列, 220 µF, 25 V, Radial Can - SMD, 10 mmHA 系列Panasonic HA 系列 V 型电解电容器在 +105°C 条件下的耐受性可达 1000 小时。符合 AEC-Q200 规格（可能略有偏差） 结构小型 高波纹电流 高可靠性 低阻抗 长寿命 表面安装 ### 应用Panasonic HA 系列型 V 电解电容器符合 AEC-Q200 规格，适用于汽车应用。 这些 Panasonic 电解电容器推荐用于工业基础设施中的电动机驱动器、反相器、测量仪器、电源、HEMS、BEMS 和 FEM。 其他合适的应用包括：ICT 应用，如 PC、基站、数据中心、非接触式充电。 HA 系列 V 型铝电容器可用于家用电器，包括空调、白色家电和家庭信息电器。 其他应用包括 OA 设备、照明、医疗设备、电动工具和电源管理、安全、汽车应用中的信息娱乐和舒适性附件。 尺寸 (mm) --- 外壳代码 | A | B 最大值 | I | P | W B | 4.0 | 5.5 | 1.8 | 1.0 | 0.65 ±0.1 C | 5.0 | 6.5 | 2.2 | 1.5 | 0.65 ±0.1 D | 6.6 | 7.8 | 2.6 | 1.8 | 0.65 ±0.1 D8 | 6.3 | 7.8 | 2.6 | 1.8 | 0.65 ±0.1 E | 8.0 | 9.5 | 3.4 | 2.2 | 0.65 ±0.1 F | 8.3 | 10 | 3.4 | 3.1 | 0.9 ±0.2 G | 10.3 | 12 | 3.5 | 4.6 | 0.9 ±0.2 电容容差 (%) | 20 ---|--- 温度范围 (°C) | \- 40 至 +105 泄漏电流 | 0.01CV 或 3μA（以较大值为准） 105°C 条件下预期寿命（小时） | 1000 ### 表面安装 105°C 系列NICHICON UUR1E221MNL1GS 铝电解电容, 220uF 25V SMD
数据手册 ---
制造商 Panasonic (松下) Panasonic (松下) Nichicon (尼吉康)
分类 铝电解电容电容铝电解电容
安装方式 Surface Mount Surface Mount Surface Mount
封装 SMD SMD SMD
引脚数 - - 2
额定电压(DC) 25.0 V 25.0 V 25.0 V
电容 220 µF 220 µF 220 µF
容差 ±20 % ±20 % ±20 %
纹波电流 310 mA 190 mA 250 mA
工作温度(Max) 85 ℃ 105 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
精度 ±20 % ±20 % -
额定电压 25 V 25 V 25 V
产品系列 - - UUR
纹波电流(高频) - - 250mA @120Hz
纹波电流(低频) - - 325mA @10kHz
高度 10.2 mm 10.2 mm 10 mm
直径 10.0 mm 10.0 mm 10.0 mm
封装 SMD SMD SMD
长度 - 10.2 mm 10.3 mm
宽度 - 900 µm 10.3 mm
工作温度 -40℃ ~ 85℃ -40℃ ~ 105℃ -40℃ ~ 85℃
介质材料 - - Aluminum Electrolytic
产品生命周期 Unknown Unknown Active
包装方式 Cut Tape (CT) Cut Tape (CT) Tape & Reel (TR)
最小包装 500 500 500
寿命（小时） 2000h @85℃ 1000h @105℃ 2000h @85℃
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 2015/06/15 2015/06/15 2015/12/17
