VS-1N5818和1N5818-E3/54

对比图

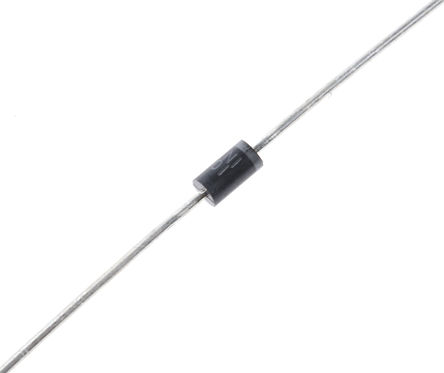

型号 VS-1N5818 1N5818-E3/54 1N5818

描述 1A 至 1.5A，Vishay Semiconductor来自 Vishay Semiconductor 的一系列肖特基整流器。 这些二极管具有极低的正向电压降和非常快的切换作用。 肖特基二极管的反向恢复时间非常短且适用于需要快速切换和低功耗的应用。### 肖特基整流器，Vishay SemiconductorVISHAY  1N5818-E3/54  肖特基整流二极管, 1A 30V DO-204ALTAIWAN SEMICONDUCTOR  1N5818  肖特基整流器, 单, 30 V, 1 A, DO-41, 2 引脚, 875 mV

数据手册 ---

制造商 Vishay Semiconductor (威世) Vishay Semiconductor (威世) Taiwan Semiconductor (台湾半导体)

分类 肖特基二极管肖特基二极管肖特基二极管

安装方式 Through Hole Through Hole Through Hole

引脚数 2 2 2

封装 DO-204AL DO-204AL DO-41

额定电压(DC) - 30.0 V -

额定电流 - 1.00 A -

电容 - 110 pF -

输出电流 - ≤1.00 A -

针脚数 - 2 2

正向电压 550mV @1A 0.55 V -

极性 - Standard -

热阻 - 50℃/W (RθJA) -

正向电流 1 A 1 A 1 A

最大正向浪涌电流（Ifsm） 225 A 25 A 25 A

正向电压(Max) 550 mV 550 mV 875 mV

正向电流(Max) 1 A 1 A -

工作温度(Max) 150 ℃ 125 ℃ 125 ℃

工作温度(Min) -65 ℃ -65 ℃ -

击穿电压 30.0 V - -

长度 5.21 mm 5.2 mm -

宽度 2.7 mm 2.7 mm -

高度 2.7 mm 2.7 mm -

封装 DO-204AL DO-204AL DO-41

工作温度 -65℃ ~ 125℃ -65℃ ~ 125℃ -65℃ ~ 125℃

产品生命周期 Obsolete Active Active

包装方式 Each Cut Tape (CT) Each

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

军工级 - - Yes

REACH SVHC版本 - - 2015/12/17
