对比图

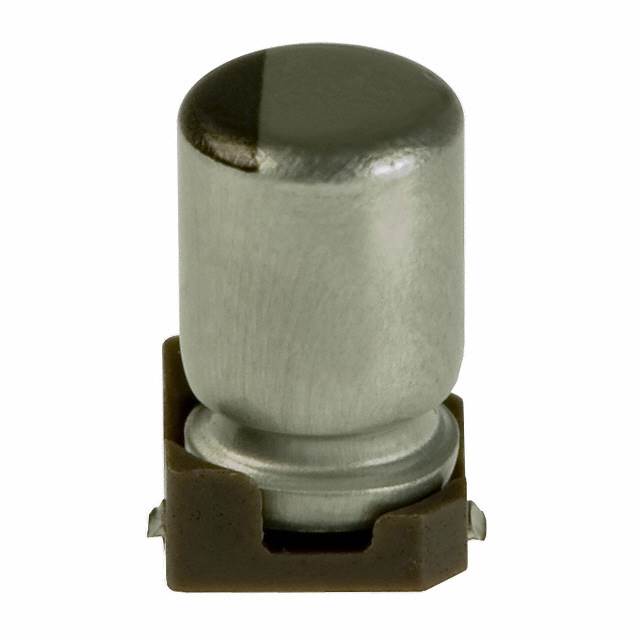

型号 UWG1H010MCL1GB UWT1H010MCL2GB UUD1H010MCL1GS
描述 WG 系列 1 uF 50 V 105°C Ø4 x 5.4 mm 表面贴装 贴片 铝 电解电容NICHICON UWT1H010MCL2GB 铝电解电容, 1uF, 50V, SMDNICHICON UUD1H010MCL1GS 铝电解电容, 1uF, 50V, ±20%, SMD
数据手册 ---
制造商 Nichicon (尼吉康) Nichicon (尼吉康) Nichicon (尼吉康)
分类 铝电解电容铝电解电容铝电解电容
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 - 2 2
封装 SMD SMD SMD
额定电压(DC) 50 V 50.0 V 50.0 V
电容 1 µF 1 µF 1 µF
等效串联电阻(ESR) 5 Ω - 5 Ω
容差 ±20 % ±20 % ±20 %
产品系列 UWG UWT UUD
纹波电流 30 mA 5.9 mA 30 mA
工作温度(Max) 105 ℃ 105 ℃ 105 ℃
工作温度(Min) 55 ℃ -55 ℃ -55 ℃
额定电压 50 V 50 V 50 V
工作电压 - 50 VDC -
长度 5.4 mm 5.40 mm 5.80 mm
高度 5.4 mm 5.4 mm 5.8 mm
直径 Φ4mm 3.00 mm 4.00 mm
封装 SMD SMD SMD
介质材料 - Aluminum Electrolytic Aluminum Electrolytic
工作温度 -55℃ ~ 105℃ -55℃ ~ 105℃ -55℃ ~ 105℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Cut Tape (CT) Cut Tape (CT)
最小包装 2000 2000 2000
寿命(小时) 1000 h 1000 h 2000h @105℃
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 - - 2015/12/17
