对比图

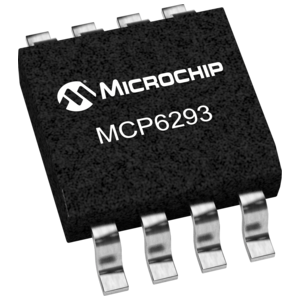

型号 MCP6293-E/SN MCP6293T-E/MS MCP6293T-E/CH
描述 MCP6291/6292/6293/6294/6295 运算放大器OP Amp Single GP R-R I/O 5.5V 8Pin MSOP T/RMCP6291/6292/6293/6294/6295 运算放大器### 运算放大器,Microchip
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)
分类 运算放大器运算放大器运算放大器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 8 8 6
封装 SOIC-8 MSOP-8 SOT-23-6
电源电压(DC) 2.40V (min) 2.40V (min) 2.40V (min)
输出电流 25 mA ≤30 mA 25 mA
供电电流 1 mA 1 mA 1 mA
电路数 1 1 1
通道数 1 1 1
共模抑制比 85 dB - -
输入补偿漂移 1.70 µV/K 1.70 µV/K 1.70 µV/K
带宽 10 MHz - 10 MHz
转换速率 7.00 V/μs 7.00 V/μs 7.00 V/μs
增益频宽积 10 MHz 10 MHz 10 MHz
输入补偿电压 3 mV 3 mV 3 mV
输入偏置电流 1 pA 1 pA 1 pA
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
增益带宽 10 MHz - 10 MHz
共模抑制比(Min) 70 dB 70 dB 70 dB
电源电压 2.4V ~ 6V - 2.4V ~ 6V
电源电压(Max) 5.5 V - -
电源电压(Min) 2.4 V - -
长度 4.9 mm - 3.1 mm
宽度 3.9 mm - 1.8 mm
高度 1.25 mm - 1.3 mm
封装 SOIC-8 MSOP-8 SOT-23-6
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 Tube Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - -
REACH SVHC版本 2015/12/17 - 2015/12/17
ECCN代码 - - EAR99
