对比图

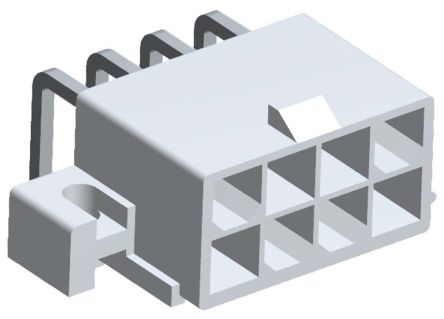

型号 64900821022 IPBT-104-H1-T-D-RA-GP 39-29-1087
描述 WR-MPC4 4.20mm 双排直角公针座连接器，带安装法兰WR-MPC4 双排直角公针座，具有 4.20mm 节距和螺钉安装法兰。 这些 WR-MPC4 双排直角针座，具有 UL94-V0 白色尼龙 66 绝缘体和镀锡铜压印触点，可与 WR-MPC4 4.20mm 母双排插头式插座外壳配用。### 4.20mm Wurth WR-MPC4 系列Wire-To-Board Connector, 4.19mm, 8Contacts, Header, IPBT Series, Through Hole, 2MOLEX 39-29-1087 针座, MINI-FIT JR系列, 4.2MM, 8路
数据手册 ---
制造商 Wurth Electronics (伍尔特) Samtec (申泰电子) Molex (莫仕)
分类 插针线对板连接器连接器
安装方式 Through Hole Through Hole Through Hole
引脚间距 - - 4.20 mm
触点数 8 8 8
极性 Male Male Male
触点电镀 Tin Tin Tin
额定电压(DC) - - 600 V
额定电流 7 A - 7 A
绝缘电阻 1 GΩ - 1.00 GΩ
排数 2 2 2
灼热丝测试标准 - - Non-Compliant
无卤素状态 - - Low Halogen
方向 - - Right Angle
电路数 - - 8
易燃性等级 - - UL 94 V-0, UL 94 V-2
针脚数 8 8 8
拔插次数 - - 30
额定电流(Max) - 10.3A/触头 13A/触头
工作温度(Max) 105 ℃ 105 ℃ 105 ℃
工作温度(Min) -40 ℃ -55 ℃ -40 ℃
额定电压(Max) - - 600 V
额定电压 600 V 400VAC, 565VDC 600 VAC
接触电阻(Max) - - 10 mΩ
高度 - 10.77 mm 11.4 mm
引脚间距 - - 4.20 mm
触点材质 Copper Alloy Copper Brass
材质 - - Brass
工作温度 -40℃ ~ 105℃ -55℃ ~ 105℃ -40℃ ~ 105℃
外壳材质 - - Nylon
外壳颜色 White Black -
颜色 White - -
产品生命周期 Active Active Active
包装方式 Tray Tube Bag
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ELV标准 - - Compliant
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2014/06/16 - -
