ELLVEG100M和ELLVFG100MC

对比图 P4CE10F17C6N中文资料P4CE10F17C6N中文资料P4CE10F17C6N中文资料

型号 ELLVEG100M ELLVFG100MC VLF4012AT-100MR79

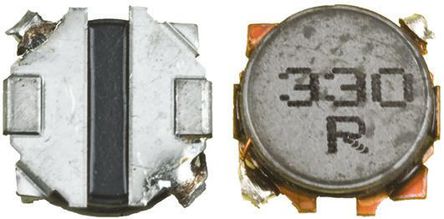

描述 ELL-G 系列磁性屏蔽线绕扼流圈Panasonic G 系列功率电感器采用磁性屏蔽结构。 这些线绕功率电感器提供大电流容量和低直流电阻。 某些系列产品抗震。### 应用适用使用这些功率电感器的应用包括便携式游戏设备、DSC 和平板电脑终端、用于计算机外围设备和手机的直流-直流转换器。 尺寸 (mm) --- 类型 | 长 x 宽 x 高 ELL4FG | 3.8 x 3.8 x 1.2 ELL4GG | 3.8 x 3.8 x 1.4 ELL4LG | 3.8 x 3.8 x 1.8 ELL6GG | 6 x 6 x 1.6 ELL6PG | 6 x 6 x 2 ELLPFG | 3.6 x 3.6 x 1.2 ELLSFG | 4 x 4 x 1.2 ELLVEG | 3 x 3 x 1 ELLVFG | 3 x 3 x 1.2 ELLVGG | 3 x 3 x 1.5 ### Panasonic 非标准 SMT 电感器(扼流圈)PANASONIC ELECTRONIC COMPONENTS  ELLVFG100MC  表面贴装功率电感器, 扼流线圈, ELL-VFG系列, 10 µH, ± 20%, 屏蔽, 0.38 ohm, 640 mATDK  VLF4012AT-100MR79  表面贴装功率电感器, VLF系列, 10 µH, ± 20%, 屏蔽, 0.35 ohm, 790 mA

数据手册 ---

制造商 Panasonic (松下) Panasonic (松下) TDK (东电化)

分类 贴片电感贴片电感电感

基础参数对比

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 2 2 2

封装 1212 1212 3.7mm x 3.5mm x 1.2mm

容差 ±20 % ±20 % ±20 %

电感 10 µH 10 µH 10 µH

自谐频率 100 kHz 100 kHz -

产品系列 ELLVEG ELLVFG-C -

电阻 480 mΩ 380 mΩ 300 mΩ

共振频率 100 kHz 100 kHz -

电感公差 ±20 % ±20 % ±20 %

测试频率 100 kHz 100 kHz 100 kHz

电阻(DC) 480 mΩ 0.38 Ω ≤350 mΩ

电阻(DC Max) 0.48 Ω 0.38 Ω 0.35 Ω

额定电流 - - 790 mA

屏蔽 - - Yes

工作温度(Max) - - 105 ℃

工作温度(Min) - - -40 ℃

长度 3 mm 3 mm 3.5 mm

宽度 3 mm 3 mm 3.7 mm

高度 1 mm 1.2 mm 1.2 mm

封装 1212 1212 3.7mm x 3.5mm x 1.2mm

产品生命周期 Unknown Unknown Obsolete

包装方式 Cut Tape (CT) Cut Tape (CT) Tape & Reel (TR)

最小包装 2000 2000 -

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC No SVHC No SVHC

REACH SVHC版本 2015/06/15 2015/06/15 2015/06/15

工作温度 - - -40℃ ~ 105℃

ECCN代码 - - EAR99

HTS代码 - - 8504508000
