对比图

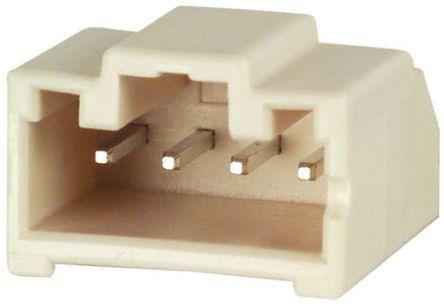

型号 DF1E-4P-2.5DS(05) DF1E-4P-2.5DS(35) DF1E-4P-2.5DS(01)
描述 集管和线壳 2.5MM RA HEADER 4P THRU-HOLE TINHirose DF1E 系列 2.5mm 印刷电路板管座连接器DF1E 系列印刷电路板安装线对板管座连接器，具有 2.5mm 节距。 这些 DF1E 印刷电路板管座连接器完全罩盖，并具有极化以避免错配，直角型号还具有安装凸台。 这些 DF1E 管座连接器的外壳由玻璃强化树脂制成，可在焊接期间提供抗裂性。 这些 DF1E 印刷电路板引脚管座的典型应用包括电子设备、办公设备和工业设备。### 2.5 mm 线对板 / 线连接器 (Hirose Electric) DF1E 系列Conn Shrouded Header HDR 4POS 2.5mm Solder RA Thru-Hole Bag
数据手册 ---
制造商 Hirose Electric (广濑) Hirose Electric (广濑) Hirose Electric (广濑)
分类 插头插座PCB连接器板对板连接器
安装方式 Through Hole Through Hole -
引脚间距 2.50 mm - -
触点数 4 4 -
额定电流 - 3 A -
绝缘电阻 >1000MΩ @500VDC 1 GΩ -
排数 1 1 1
针脚数 4 4 4
额定电压 - 250 VAC -
极性 Male - -
触点电镀 Tin Lead, Tin - -
接触电阻 <30mΩ @100mA - -
触点材质 Brass Brass Brass
工作温度 - -35℃ ~ 85℃ -35℃ ~ 85℃
外壳颜色 Beige - Beige
颜色 Beige - -
外壳材质 Plastic - -
产品生命周期 Obsolete Active Obsolete
包装方式 Bulk Bulk Bag
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
长度 12.5 mm - -
宽度 13.8 mm - -
高度 8 mm - -
引脚间距 2.50 mm - -
