对比图

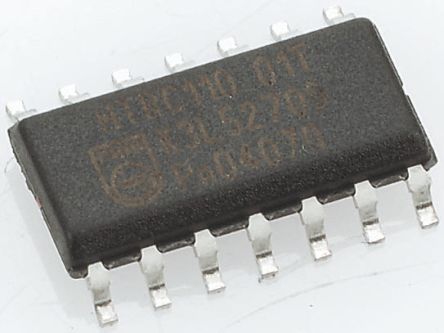

型号 74ABT125D,602 SN74ABT125DR 74ABT125D,623
描述 NXP ABT 系列 四 三态 非反相 缓冲器/线路驱动器 74ABT125D,602, 14引脚 SOIC封装 No具有三态输出翻两番总线缓冲器GATES QUADRUPLE BUS BUFFER GATES WITH 3-STATE OUTPUTS缓冲器/线路驱动器, 非反相, 3态, 4门, 1输入, 4.5V至5.5V, SOIC-14
数据手册 ---
制造商 Nexperia (安世) TI (德州仪器) Nexperia (安世)
分类 逻辑控制器逻辑控制器逻辑控制器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 14 14 14
封装 SOIC-14 SOIC-14 SOIC-14
通道数 4 4 4
针脚数 - 14 14
耗散功率 500 mW - 500 mW
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
耗散功率(Max) 500 mW - 500 mW
电源电压 4.5V ~ 5.5V 4.5V ~ 5.5V 4.5V ~ 5.5V
电源电压(Max) - 5.5 V 5.5 V
电源电压(Min) - 4.5 V 4.5 V
电源电压(DC) - 4.50V ~ 5.50V -
输出接口数 - 4 -
输出电流 - 128 mA -
电路数 - 4 -
位数 - 4 -
传送延迟时间 - 4.90 ns -
电压波节 - 5.00 V -
静态电流 - 30.0 mA -
逻辑门个数 - 4 -
输出电流驱动 - -500 µA -
输入数 - 4 -
封装 SOIC-14 SOIC-14 SOIC-14
长度 8.75 mm - -
宽度 4 mm - -
高度 1.45 mm - -
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃ (TA)
产品生命周期 Active Active Active
包装方式 Tube Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 无铅 Lead Free 无铅
REACH SVHC标准 - No SVHC -
REACH SVHC版本 - 2015/06/15 -
ECCN代码 EAR99 - EAR99
香港进出口证 - NLR -
