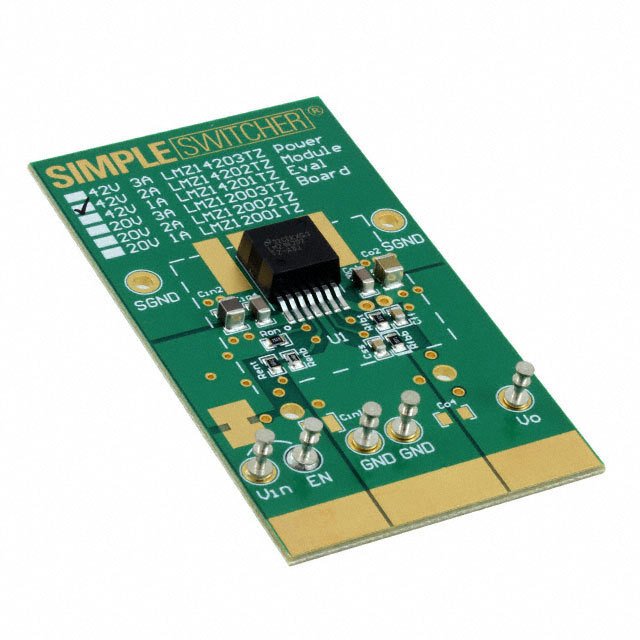

SIMPLE SWITCHER® 电源模块 20Vin，2A 评估板
SIMPLE SWITCHER® 电源模块评估板进行了优化，可实现最佳性能，并增加了灵活性。 通过包括附加的陶瓷和铝滤波电容器，该电源模块评估板可演示设备的低输出波纹、快速瞬态响应以及低传导和辐射 EMI 性能。 可方便地放置板上无源组件以及调整大小，因此调节输出电压、优化控制环路和微调滤滤电容非常容易。 最后，使用 4 层 1oz 铜印刷电路板增强了电源模块极佳的热性能
集成了屏蔽电感器（在模块内）
电压输入：4.5V 至 20V
精密启用 UVLO - 4.5V
1.8V 输出（可通过更改 1 或 2 个电阻器调节输出电压）
在 12V 输入时，可在高达 80°C 的环境中满负载工作
效率高达 92% LMZ14203/LMZ12003
热性能：θJA = 20°C/W, θJC = 1.9°C/W
正面使用 0805 无源器件，易于修改值以匹配要求
1.705 x 3.03 in. 5.8 x 5.8 cm 4 层
### 非隔离电源模块，Texas Instruments
非隔离电源模块支持需要卓越的 EMI 保护和热性能、高输出电流、高输出电压等的设计。 SIMPLE SWITCHER® 电源模块系列在小型、易于使用的封装中提供一体化电源解决方案，以满足极端工作条件或只需标准功能套件的要求。
集成屏蔽式电感器
精密启动，软启动，跟踪排序
同类最佳的热性能
引脚至引脚兼容模块，用于不同的负载电流
易于使用的封装
通过 EN55022 CISPR22 B 类辐射和传导 EMI 标准
