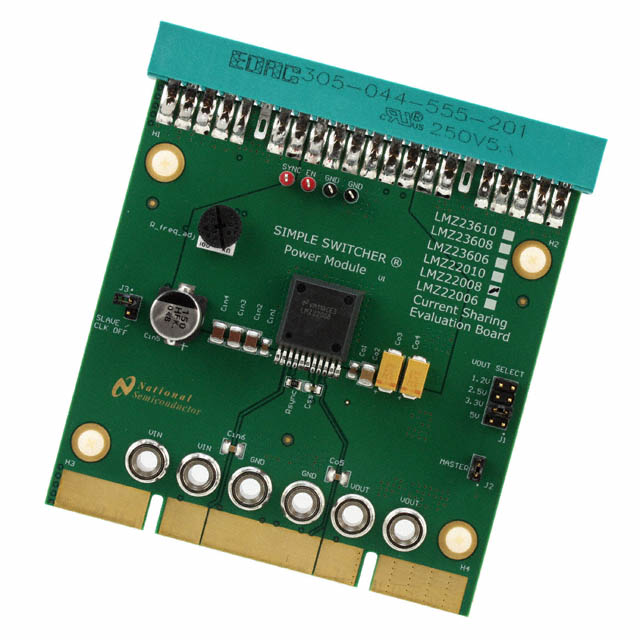

TEXAS INSTRUMENTS LMZ22008EVAL/NOPB 评估模块, LMZ22008EVAL/NOPB
20/36 电压 Simple Switcher® 模块 8A/10A 电流共享评估板
LMZ23610/LMZ23608 和 LMZ22010/LMZ22008 SIMPLE SWITCHER® 电源模块是易于使用的直流-直流解决方案，能够驱动最达 10A 的负载。 它们提供创新型封装，可增强热性能，并可手动或机械焊接。
LMZ23610/LMZ23608 可接受 6V 与 36V 之间的电压轨，LMZ22010/LMZ22008 可接受 6V 与 20V 之间的输入电压轨。 这些设备可提供可调且高度准确的输出电压，可低至 0.8V 和高达 6V。 控制结构为恒定频率 PWM。 控制回路与低 ESR 输出电容器（如陶瓷）一起工作良好。 精密启用输入可用于输入电源的可编程 UVLO。 外部软启动电容器便于控制和调整输出的启动上升时间。 LMZ23610 和 LMZ22010 系列是可靠强健的解决方案，具有以下特点：低损耗逐周期谷值电流限制以保护过电流或短路故障、热关闭和输入欠电压锁定，并将启动进入预偏置输出。 自由运行切换频率为 350kHz，且支持 350kHz 至 600kHz 同步范围。 可并联多达 4 个模块，支持最大 40A 的应用。
6V 至 36V 的输入电压，用于 LMZ23610/LMZ23608
6V 至 20V 的输入电压，用于 LMZ22010/LMZ22008
VOUT = 5V, 3.3V, 2.5V, 1.2V
LMZ23610 和 LMZ22010 限制为 10A 输出电流
LMZ23608 和 LMZ22008 限制为 8A 输出电流
热性能：θJA = 8.8°C / W, θJC = 1.0°C/W
印刷电路板设计为四层；顶部和底部为 2oz 铜，内层为 2oz
尺寸：3.54 x 3.54 in 9 x 9 cm
62mil 0.062 in 厚的 FR4 层压材料
在 12V 输入、10A 满负载且无气流时测得的最高环境温度为 70°C
