LQH55DN150M03L

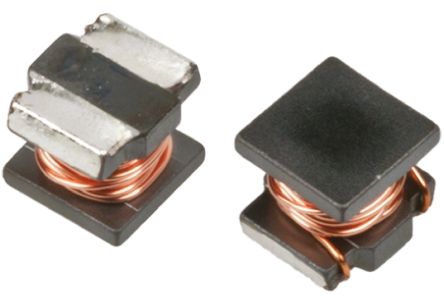

LQH55DN150M03L图片1

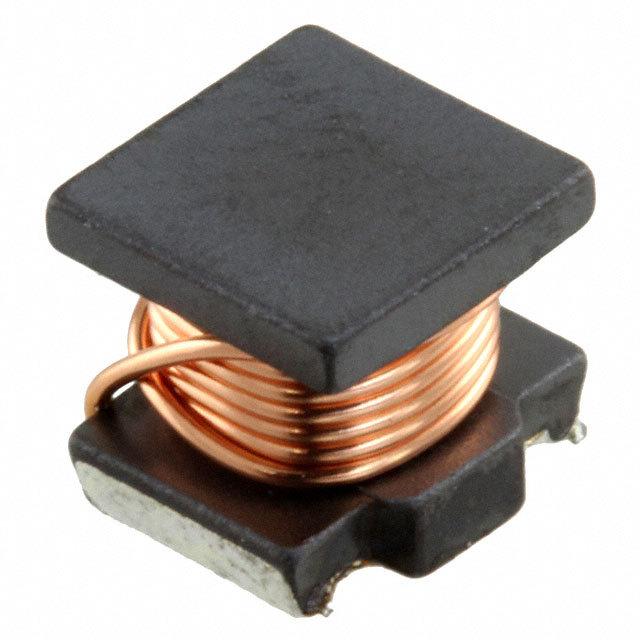

LQH55DN150M03L图片2

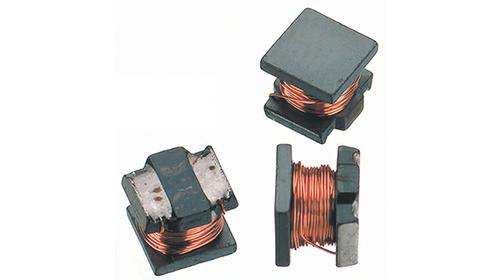

LQH55DN150M03L图片3
LQH55DN150M03L图片4
LQH55DN150M03L图片5
LQH55DN150M03L图片6
LQH55DN150M03L图片7
LQH55DN150M03L图片8
LQH55DN150M03L图片9
LQH55DN150M03L图片10
LQH55DN150M03L图片11
LQH55DN150M03L图片12
LQH55DN150M03L概述

MURATA  LQH55DN150M03L  表面贴装高频电感器, LQH55D系列, 15 µH, ± 20%, 2220 [5650 公制], 17 MHz, 0.15 ohm

Murata 2220 LQH55D 系列线绕扼流圈

LQH55D 系列线绕器,用于扼流圈应用

使用高性能厚线绕技术。

低直流电阻、大电流容量和大电感

用于直流-直流转换器和直流电源电路

### 表面安装 2220 电感器(扼流圈)


得捷:
FIXED IND 15UH 1.4A 210 MOHM SMD


立创商城:
15uH ±20% 150mΩ


欧时:
Murata LQH55D 系列 15 μH 绕线贴片电感器 LQH55DN150M03L, ±20%容差, 1.4A Idc, 150mΩ最大直流电阻


e络盟:
高频电感器, 15 µH, LQH55D系列, 1.4 A, 2220 [5650 公制], 绕线, 0.15 ohm


艾睿:
Inductor Power Chip Unshielded Wirewound 15uH 20% 1MHz Ferrite 1.4A 0.21Ohm DCR 2220 T/R


安富利:
Ind Power Chip Unshielded Wirewound 15uH 20% 1MHz Ferrite 1.4A 2220 Embossed T/R


Chip1Stop:
Inductor Power Chip Unshielded Wirewound 15uH 20% 1MHz Ferrite 1.4A 210mOhm DCR 2220 T/R


TME:
Inductor: wire; SMD; 2220; 15uH; 1400mA; 0.21Ω; 5.7x5x4.7mm; ±20%


Verical:
Inductor Power Chip Unshielded Wirewound 15uH 20% 1MHz Ferrite 1.4A 0.21Ohm DCR 2220 T/R


Newark:
# MURATA  LQH55DN150M03L  Surface Mount High Frequency Inductor, LQH55D Series, 15 µH, 1.4 A, 2220 [5650 Metric], Wirewound


儒卓力:
**LQH55DN 15uH 1400mA 20% WWT **


LQH55DN150M03L中文资料参数规格
技术参数

额定电流 1.40 A

容差 ±20 %

电感 15 µH

自谐频率 17 MHz

产品系列 LQH

电阻 150 mΩ

共振频率 17.0 MHz

电感公差 ±20 %

测试频率 1 MHz

电阻DC) 0.21 Ω

额定电流DC 1.4 A

工作温度Max 80 ℃

工作温度Min -40 ℃

电阻DC Max 0.15 Ω

封装参数

安装方式 Surface Mount

引脚数 2

封装 2220

外形尺寸

长度 5.7 mm

宽度 6 mm

高度 4.7 mm

封装 2220

物理参数

重量 0.37 g

工作温度 -40℃ ~ 80℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

最小包装 350

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

在线购买LQH55DN150M03L
型号: LQH55DN150M03L
制造商: muRata 村田
描述:MURATA  LQH55DN150M03L  表面贴装高频电感器, LQH55D系列, 15 µH, ± 20%, 2220 [5650 公制], 17 MHz, 0.15 ohm
