LM3691TL-1.2/NOPB

LM3691TL-1.2/NOPB图片1

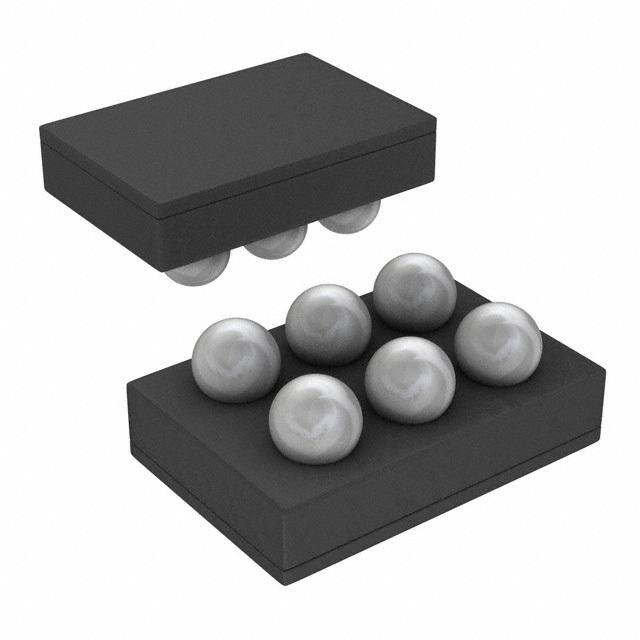

LM3691TL-1.2/NOPB图片2
LM3691TL-1.2/NOPB图片3
LM3691TL-1.2/NOPB图片4
LM3691TL-1.2/NOPB图片5
LM3691TL-1.2/NOPB图片6
LM3691TL-1.2/NOPB图片7
LM3691TL-1.2/NOPB概述

开关稳压器 Hi Accuracy Mini 1A SD DC-DC Cnvtr

降压 开关稳压器 IC 正 固定 1.2V 1 输出 1A 6-WFBGA,DSBGA


立创商城:
降压型 Vin=2.3V~5.5V Vout=1.2V 1A


德州仪器TI:
High Accuracy, Miniature 1A, Step-Down DC-DC Converter for Portable Applications


得捷:
IC REG BUCK 1.2V 1A SYNC 6USMD


贸泽:
开关稳压器 Hi Accuracy Mini 1A SD DC-DC Cnvtr


艾睿:
Conv DC-DC 2.3V to 5.5V Synchronous Step Down Single-Out 1.2V 1A 6-Pin DSBGA T/R


安富利:
Conv DC-DC Single Step Down 2.3V to 5.5V 6-Pin uSMD T/R


Chip1Stop:
Conv DC-DC Single Step Down 2.3V to 5.5V 6-Pin uSMD T/R


Verical:
Conv DC-DC 2.3V to 5.5V Synchronous Step Down Single-Out 1.2V 1A 6-Pin DSBGA T/R


Newark:
Buck Step Down Switching Regulator, Fixed, 2.3V-5.5Vin, 1.2V/1A out, 4.4 MHz, µSMD-6


DeviceMart:
IC REG BUCK SYNC 1.2V 1A 6USMD


LM3691TL-1.2/NOPB中文资料参数规格
技术参数

输出接口数 1

输出电压 1.2 V

输出电流 1 A

静态电流 64.0 µA

调节输出数 1

开关频率 4000 kHz

拓扑结构 Buck

输入电压Max 5.5 V

输入电压Min 2.3 V

输出电压Min 1.2 V

输出电流Max 1 A

工作温度Max 85 ℃

工作温度Min -30 ℃

电源电压 2.3 V

电源电压Min 2.3 V

输入电压 2.3V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 6

封装 DSBGA-6

外形尺寸

封装 DSBGA-6

物理参数

工作温度 -30℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

LM3691TL-1.2/NOPB引脚图与封装图
LM3691TL-1.2/NOPB引脚图
LM3691TL-1.2/NOPB封装图
LM3691TL-1.2/NOPB封装焊盘图
在线购买LM3691TL-1.2/NOPB
型号: LM3691TL-1.2/NOPB
制造商: TI 德州仪器
描述:开关稳压器 Hi Accuracy Mini 1A SD DC-DC Cnvtr
替代型号LM3691TL-1.2/NOPB
型号/品牌 代替类型 替代型号对比

LM3691TL-1.2/NOPB

TI 德州仪器

当前型号

当前型号

LM3691TLX-1.2/NOPB

德州仪器

类似代替

LM3691TL-1.2/NOPB和LM3691TLX-1.2/NOPB的区别
