LM3676SDX-1.5/NOPB参数规格_中文资料_数据手册PDF

LM3676SDX-1.5/NOPB概述

2MHz, 600mA Step-Down DC-DC Converter with Mode Control 8-WSON -30 to 85

降压开关稳压器 IC 正固定 1.5V 1 输出 600mA 8-WFDFN 裸露焊盘

得捷:
IC REG BUCK 1.5V 600MA 8WSON

艾睿:
Conv DC-DC 2.9V to 5.5V Synchronous Step Down Single-Out 1.5V 0.6A 8-Pin WSON EP T/R

LM3676SDX-1.5/NOPB中文资料参数规格

技术参数

输出接口数 1

输出电压 1.5 V

输出电流 600 mA

静态电流 3.00 mA

调节输出数 1

开关频率 2 MHz

拓扑结构 Buck

输入电压Max 5.5 V

输入电压Min 2.9 V

输出电压Min 1.5 V

输出电流Max 0.6 A

工作温度Max 85 ℃

工作温度Min -30 ℃

封装参数

安装方式 Surface Mount

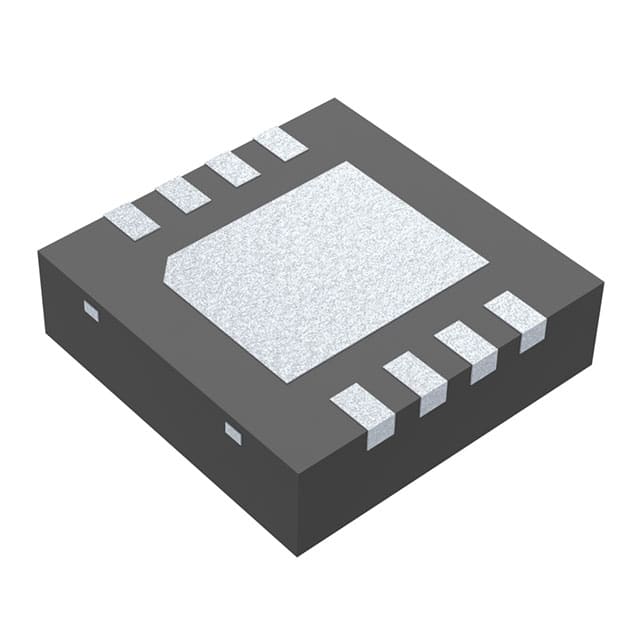

封装 WFDFN-8

外形尺寸

封装 WFDFN-8

物理参数

工作温度 -30℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

LM3676SDX-1.5/NOPB引脚图与封装图

在线购买LM3676SDX-1.5/NOPB

型号： LM3676SDX-1.5/NOPB

描述：2MHz, 600mA Step-Down DC-DC Converter with Mode Control 8-WSON -30 to 85
