LPC4078FET180,551

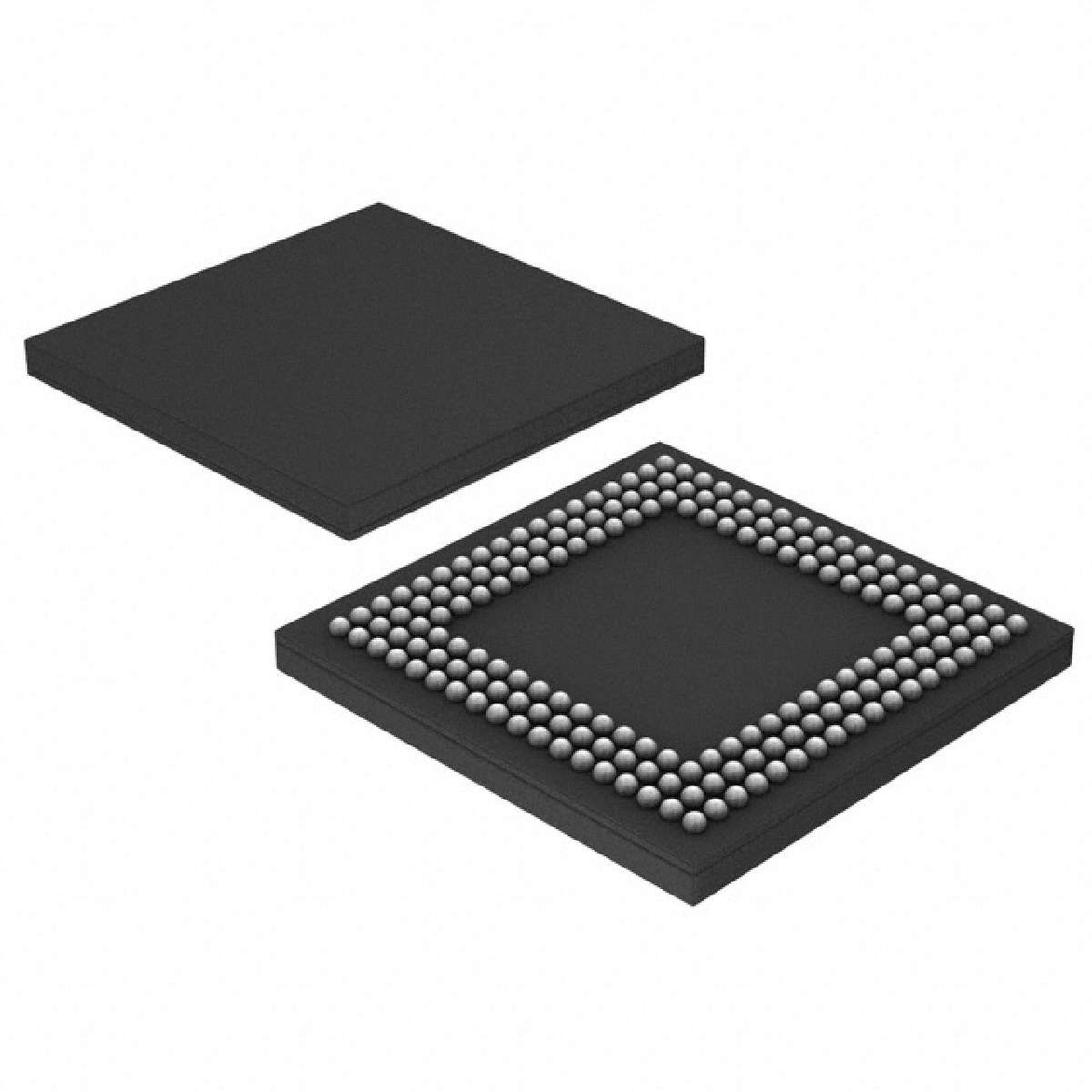

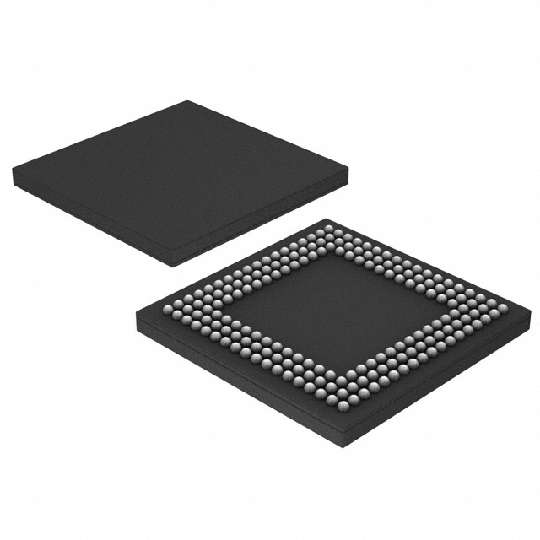

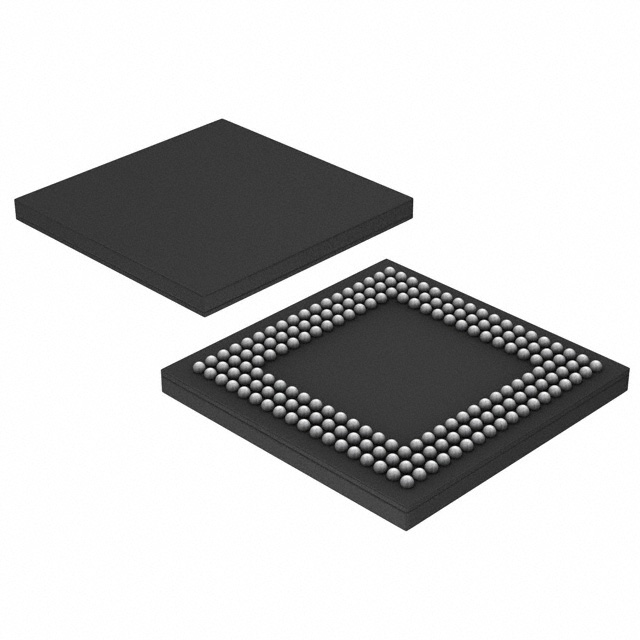

NXP  LPC4078FET180,551  微控制器, 32位, ARM 皮质-M4, 120 MHz, 512 KB, 96 KB, 180 引脚, TFBGA

是一款基于ARM Cortex-M4的32位, 运行频率最高可达120MHz. ARM Cortex-M4 CPU集成了3级流水线, 采用哈佛架构, 具有独立的本地命令与数据总线, 以及第三条总线用于外设, 并包含支持预测分支的内部预取单元. ARM Cortex-M4支持单周期数字信号处理与SIMD命令. 内核集成硬件浮点处理器, 用于该部分的多个版本. 该器件集成了512kB内部闪存, 96kB内部RAM, 4kB EEPROM, 一个USB设备/主控/OTG, 8通道12位模数转换器, 10位数模转换器, 一个比较器与142个通用I/O引脚. 该器件还具有多种外设, 例如5个UART, 3个内部集成电路 I2C, 3个串行外设接口 SPI模块与1个集成电路内置音频 I2S等.

.

ARM Cortex-M4内置MPU支持八个区域

.

ARM Cortex-M4内置嵌套向量中断控制器 NVIC

.

不可屏蔽中断 NMI输入

.

硬件浮点单元

.

JTAG与串行线调试 SWD, 串行追踪, 八个断点与四个观察点

.

系统滴答定时器

.

多层AHB矩阵互连

.

拆分式APB总线允许更高的吞吐量, 减少CPU与DMA之间的停顿

.

嵌入式追踪宏单元 ETM模块支持实时追踪

.

边界扫描, 简化电路板测试

.

LCD控制器 - 支持STN与TFT

.

外部存储器控制器 EMC

.

八通道通用DMA控制器 GPDMA

.

四SPI闪存接口 SPIFI

.

以太网MAC, 带MII/RMII接口与相关DMA控制器

.

USB 2.0全速双端口设备/主机/OTG控制器

.

CAN控制器, 两条通道

.

SD/MMC卡槽

.

四种低功耗模式 - 睡眠, 深度睡眠, 关机与深度关机

.

唤醒中断控制器 WIC
