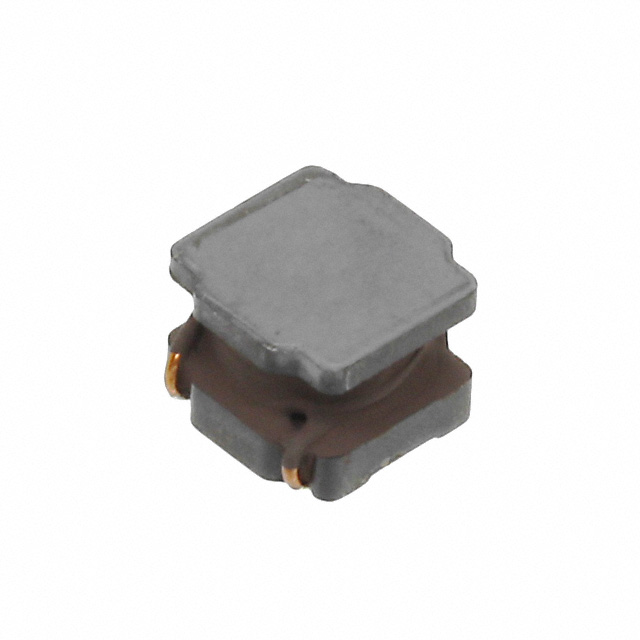

LQH6PPN3R3N43L概述
片式电感器（片状线圈）功率电感（绕线型） Chip Inductor Chip Coil Power Inductor Wire Wound Type
屏蔽 绕线 器 16 毫欧 2424（6060 公制）
得捷:
FIXED IND 3.3UH 3.8A 16 MOHM SMD
安富利:
Ind Power Chip Shielded Wirewound 3.3uH 30% 100KHz Ferrite 3.8A 2424 Embossed T/R
Chip1Stop:
Ind Power Chip Shielded Wirewound 3.3uH 30% 100KHz 3.8A 2424 Embossed T/R
Win Source:
3.3μH Shielded Wirewound Inductor 3.8A 16 mOhm 2424 6060 Metric
LQH6PPN3R3N43L中文资料参数规格
技术参数
额定电流 3.8 A
容差 ±30 %
电感 3.3 µH
自谐频率 30 MHz
电阻 16.0 mΩ
共振频率 30.0 MHz
电感公差 ±30 %
测试频率 100 kHz
电阻DC） 16 mΩ
额定电流DC 4.5 A
工作温度Max 85 ℃
工作温度Min -40 ℃
电阻DC Max 0.016 Ω
封装参数
安装方式 Surface Mount
引脚数 2
封装 2424
外形尺寸
长度 6.2 mm
宽度 6.2 mm
高度 4.5 mm
封装 2424
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Obsolete
包装方式 Cut Tape CT
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
