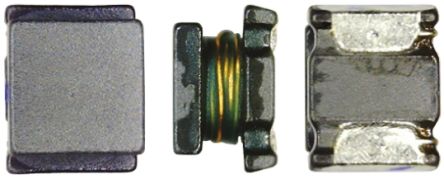

Murata 1210 LQH32CN 系列线绕电感器线圈电感器,带铁氧体磁芯。 高质量和低直流电阻。 低电压降和高温度稳定性。 **应用:**滤波电感器,适用于开关模式电源。 ### 表面安装 1210 电感器(扼流圈)
值 Inductance | 2.2UH \---|--- 误差 Tolerance | ±20% 额定电流 Current Rating | 600MA 饱和电流 Current - Saturation | 不同频率时的Q值 Q @ Frequency | 自振谐频率SRF Frequency - Self Resonant | 64MHZ DC电阻DCR DC Resistance DCR | 0.13Ω/OHM 屏蔽 Shielding | 无屏蔽 Unshielded 描述与应用 Description & Applications | LQH32C_23系列 LQH32C系列是微型芯片线圈,具有直流电阻低,高电流能力,和高阻抗特性。 1。低直流电阻,高额定电流和高电感。电感:0.15到560微H. 2。此序列表现出低的电压下降和小的变化相对于温度的上升和直流电流的电感。这使得它们非常适合用作电源线扼流线圈。 3。该系列产品具有优异的耐焊热性。流量和回流焊接方法可以采用。 技术文档PDF下载 | 在线阅读
额定电流 600 mA
容差 ±20 %
电感 2.2 µH
自谐频率 64 MHz
产品系列 LQH
阻值偏差 ±30 %
屏蔽 No
电感公差 ±20 %
测试频率 1 MHz
电阻DC) ≤169 mΩ
工作温度Max 85 ℃
工作温度Min -40 ℃
电阻DC Max 130 mΩ
安装方式 Surface Mount
封装公制 3225
封装 1210
长度 3.2 mm
宽度 2.5 mm
高度 2 mm
封装公制 3225
封装 1210
重量 50.0 mg
工作温度 -40℃ ~ 85℃
产品生命周期 Active

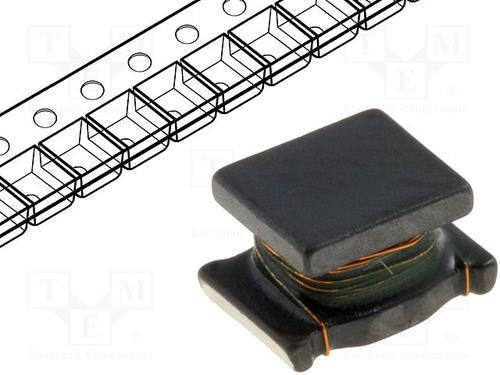

包装方式 Tape & Reel TR
最小包装 2000
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
