MCP1406-E/AT参数规格_中文资料_数据手册PDF

MCP1406-E/AT概述

MCP1406系列 6A 18V最高电压高速低边反相 MOSFET驱动器-TO-220

Low-Side Gate Driver IC Inverting TO-220-5

得捷:
IC GATE DRVR LOW-SIDE TO220-5

立创商城:
低边 IGBT MOSFET 灌:6A 拉:6A

艾睿:
Driver 6A 1-OUT Low Side Inv Automotive 5-Pin5+Tab TO-220 Tube

Allied Electronics:
6A Sngl MOSFET Drvr5 TO-220TUBE

Chip1Stop:
Driver 6A 1-OUT Low Side Inv Automotive 5-Pin5+Tab TO-220 Tube

TME:
Driver; MOSFET gate driver; 6A; Channels:1; 4.5÷18V; TO220-5

MCP1406-E/AT中文资料参数规格

技术参数

电源电压DC 4.50V min

工作电压 4.5V ~ 18V

上升/下降时间 20 ns

输出接口数 1

输出电流 6 A

通道数 1

输出电流Max 6 A

下降时间Max 30 ns

上升时间Max 30 ns

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 4.5V ~ 18V

电源电压Min 4.5 V

封装参数

安装方式 Through Hole

引脚数 5

封装 TO-220-5

外形尺寸

封装 TO-220-5

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

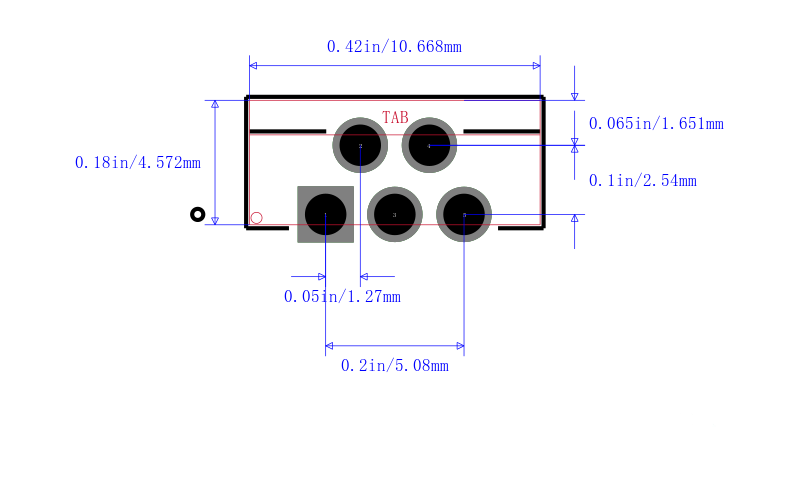

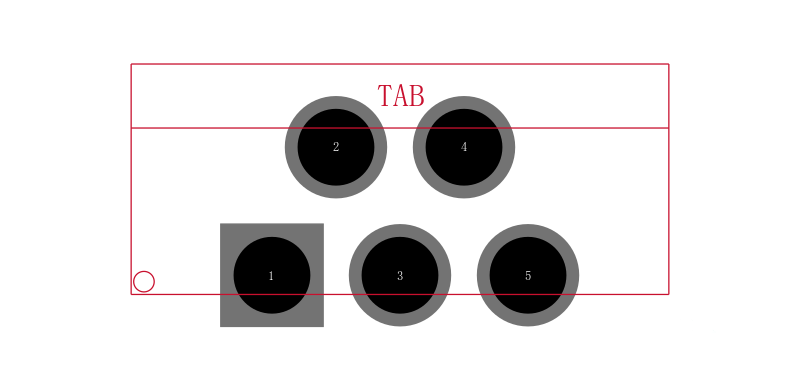

MCP1406-E/AT引脚图与封装图

在线购买MCP1406-E/AT

型号： MCP1406-E/AT

描述：MCP1406系列 6A 18V最高电压高速低边反相 MOSFET驱动器-TO-220

替代型号MCP1406-E/AT
