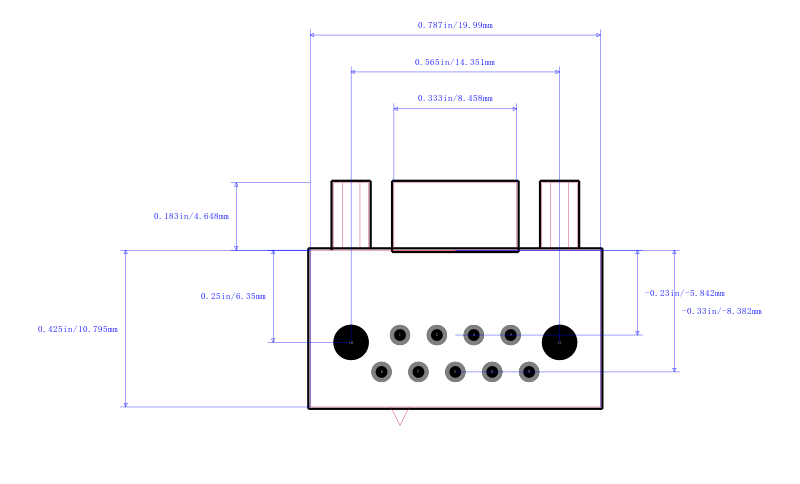

90° 金属外壳0.100 英寸 x 0.100 端接栅极 0.02 英寸直径铜端接引线 水平窄型，直角安装 供货时已安装支撑柱 适合于 90° 金属外壳的尺寸 --- 外壳尺寸 | 类型 | A | B | C | D | E 1 | 9 路插头 | 19.94 | 14.35 | 8.51 | 4.70 | 7.82 1 | 9 路插座 | 19.94 | 14.35 | 10.16 | 6.38 | 7.82 2 | 15 路插头 | 23.75 | 18.16 | 12.32 | 4.70 | 7.82 2 | 15 路插座 | 23.75 | 18.16 | 13.97 | 6.38 | 7.82 4 | 25 路插头 | 30.10 | 24.51 | 18.67 | 4.70 | 7.82 4 | 25 路插座 | 30.10 | 24.51 | 20.32 | 6.38 | 7.82 6 | 37 路插头 | 37.72 | 32.13 | 26.29 | 4.70 | 7.82 6 | 37 路插座 | 37.72 | 32.13 | 27.94 | 6.38 | 7.82 7 | 51 路插头 | 36.45 | 30.86 | 25.02 | 5.79 | 9.92 7 | 51 路插座 | 36.45 | 30.86 | 26.67 | 7.47 | 9.92 | | | | | | 外壳尺寸 | K | L | M | N | P | R 1 | 14.35 | 6.35 | 5.48 | 10.67 | - | - 2 | 18.16 | 6.35 | 3.30 | 10.67 | - | - 4 | 24.51 | 6.35 | 3.30 | 10.67 | - | - 6 | 32.13 | 6.35 | 3.30 | 13.21 | 10.67 | 30.10 7 | 30.86 | 7.62 | 3.81 | 16.51 | 11.43 | 31.12 ### 微型 D 0.05 英寸节距设计用于商业和军事航空、军事用地、军事海洋及工业/电信应用中的电子系统，微型 D 连接器提供特殊的机械完整性和电气完整性，同时可以在极端振动条件和极端环境条件下工作。 高性能，镀金弯曲引脚触点系统 触点 3 安培额定电流 高密度 .050 英寸触点节距 符合 RoHS 有梯形极化的高性能液晶聚合物模制连接器外罩。
90° 金属外壳
0.100 英寸 x 0.100 端接栅极
0.02 英寸直径铜端接引线
水平窄型，直角安装
供货时已安装支撑柱
### 标准
MIL-C-83513
### 微型 D 0.05 英寸节距
设计用于商业和军事航空、军事用地、军事海洋及工业/电信应用中的电子系统，微型 D 提供特殊的机械完整性和电气完整性，同时可以在极端振动条件和极端环境条件下工作。
高性能，镀金弯曲引脚触点系统
触点 3 安培额定电流
高密度 .050 英寸触点节距
符合 RoHS
有梯形极化的高性能液晶聚合物模制连接器外罩。
欧时:
Glenair MWDM 系列 2.54mm 节距 9 路 直角 通孔安装 Micro-D 印刷电路板连接器 插头 MWDM2L-9PCBRP-.110
贸泽:
D-Sub Micro-D Connectors MICRO D
e络盟:
D-Sub 连接器, Micro D, 插头, MWDM-CBR Series, 9 触点, 焊接
艾睿:
Make the most secure connections between serial ports using the micro d-subminiature MWDM2L-9PCBRP-.110 DVI connector from Glenair. Its pitch is 2.54 mm. It has a right angle body orientation. This 2-row connector has a single port. This device has a maximum current rating of 3 A. MWDM2L-9PCBRP-.110 is housed in liquid crystal polymer. This DVI connector has an operating temperature of -55 to 150 °C. Its 9 terminals use the solder termination method. This product is 19.9 mm long, 7.8 mm tall and 15.6 mm deep.
Allied Electronics:
9 WAY R/A PCB PLUG
安富利:
Conn D-Subminiature PIN 9 POS 2.54mm Solder RA Thru-Hole 9 Terminal 1 Port
Verical:
Conn Micro D-Subminiature PIN 9 POS 1.27mm Solder RA Thru-Hole 9 Terminal 1 Port
Powell:
D-Sub Micro-D Connectors MICRO D
