NB6L11SMNG

NB6L11SMNG图片1

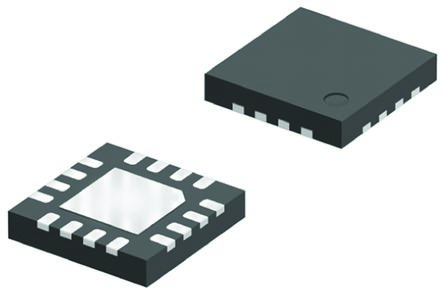

NB6L11SMNG图片2

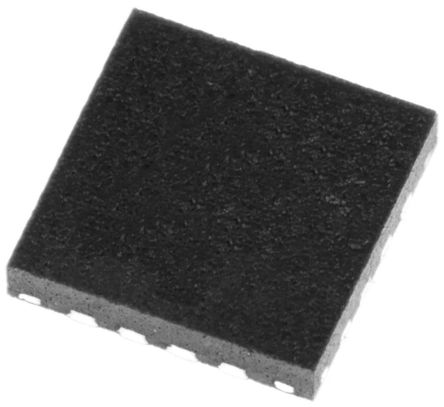

NB6L11SMNG图片3

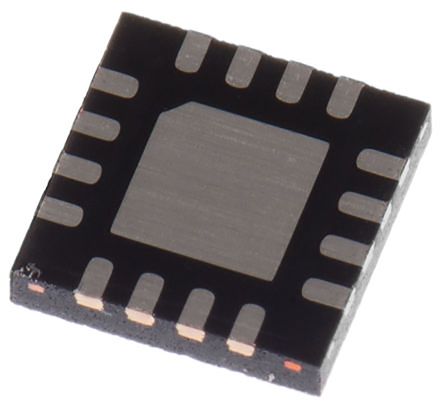

NB6L11SMNG图片4
NB6L11SMNG图片5

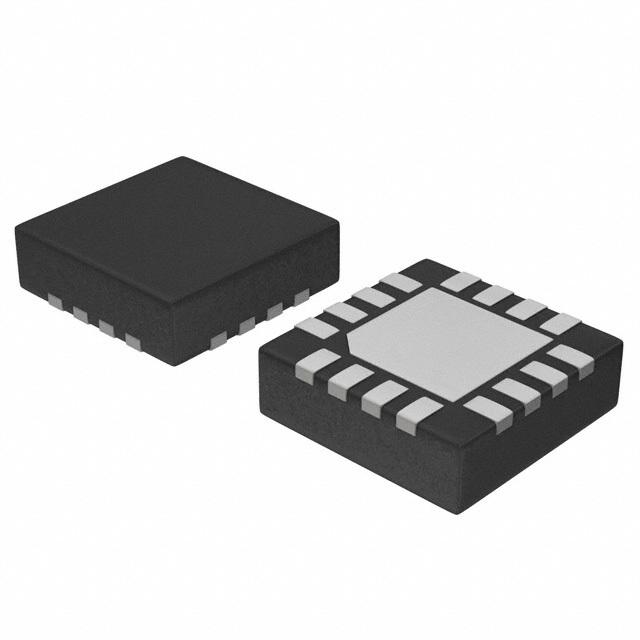

NB6L11SMNG图片6
NB6L11SMNG图片7
NB6L11SMNG图片8
NB6L11SMNG图片9
NB6L11SMNG图片10
NB6L11SMNG图片11
NB6L11SMNG图片12

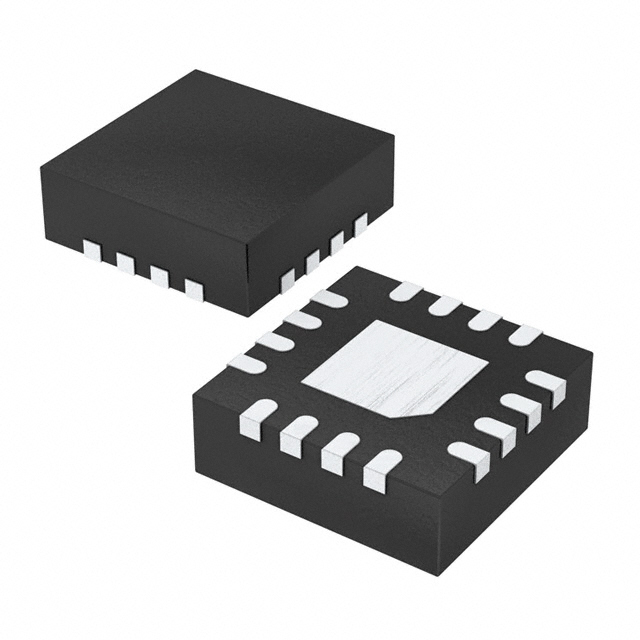

NB6L11SMNG图片13
NB6L11SMNG图片14
NB6L11SMNG图片15
NB6L11SMNG概述

ON Semiconductor### 时钟发生器/缓冲器

时钟缓冲器,

### 时钟生成器/缓冲器


立创商城:
2 AnyLevel Input, LVDS, 2.5 V


得捷:
IC CLK BUFFER 1:2 2GHZ 16QFN


欧时:
ON Semiconductor NB6L11SMNG 单输入 电平转换器, LVDS输出, 16引脚 QFN封装


贸泽:
Clock Buffer HF LVDS FANOUT BUFF/ TRANS


艾睿:
Clock Fanout Buffer 2-OUT 1-IN 1:2 16-Pin QFN EP Tube


Allied Electronics:
NB6L11SMNG, CML, LVCMOS, LVDS, LVPECL, LVTTLTranslator LVDS, 1-Input, 16-Pin QFN


安富利:
Clock Fanout Buffer 4-OUT 16-Pin QFN EP Rail


富昌:
NB 系列 2.5 V 4 GHz 表面贴装 1:2 差分 CML 扇出 缓冲器 - QFN-16


Chip1Stop:
Clock Fanout Buffer 2-OUT 16-Pin QFN EP Rail


Verical:
Clock Fanout Buffer 2-OUT 1-IN 1:2 16-Pin QFN EP Tube


Newark:
# ON SEMICONDUCTOR  NB6L11SMNG  FANOUT BUFFER/TRANSLATOR, 2GHZ, QFN-16 New


NB6L11SMNG中文资料参数规格
技术参数

频率 2 GHz

电源电压DC 2.38V min

无卤素状态 Halogen Free

输出接口数 2

供电电流 30.0 mA

电路数 1

针脚数 16

最大占空比 60 %

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2.375V ~ 2.625V

电源电压Max 2.625 V

电源电压Min 2.375 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 QFN-16

外形尺寸

长度 3 mm

宽度 3 mm

高度 0.95 mm

封装 QFN-16

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Each

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

NB6L11SMNG引脚图与封装图
NB6L11SMNG引脚图
NB6L11SMNG封装图
NB6L11SMNG封装焊盘图
在线购买NB6L11SMNG
型号: NB6L11SMNG
描述:ON Semiconductor ### 时钟发生器/缓冲器
替代型号NB6L11SMNG
型号/品牌 代替类型 替代型号对比

NB6L11SMNG

ON Semiconductor 安森美

当前型号

当前型号

NB6L11SMNR2G

安森美

完全替代

NB6L11SMNG和NB6L11SMNR2G的区别

NB6L11MMNG

安森美

类似代替

NB6L11SMNG和NB6L11MMNG的区别

NB6L11MMNR2G

安森美

类似代替

NB6L11SMNG和NB6L11MMNR2G的区别
