OP275GPZ概述

ANALOG DEVICES  OP275GPZ  音频功率放大器, AB, 2通道, ± 4.5V 至 ± 22V, DIP, 8 引脚

音频,Analog Devices

高性能运算放大器(运算放大器),旨在用于高质量音频应用和其他需要低噪声、低失真和高速的领域。

### 运算放大器,Analog Devices


立创商城:
OP275GPZ


得捷:
IC AUDIO 2 CIRCUIT 8DIP


欧时:
Analog Devices 运算放大器 OP275GPZ 双 音频, 9MHz增益带宽积, 8引脚 PDIP封装


贸泽:
Audio Amplifiers Bipolar/JFET Audio Dual 1mV 2nA


艾睿:
OP Amp Dual GP


安富利:
OP Amp Dual GP ±22V 8-Pin PDIP


Chip1Stop:
OP Amp Dual GP ±22V 8-Pin PDIP N Tube


TME:
Operational amplifier; 9MHz; Channels:2; DIP8


Verical:
Audio Amp Speaker Class-AB 8-Pin PDIP N Tube


Newark:
Audio Power Amplifier, AB, 2 Channel, ± 4.5V to ± 22V, DIP, 8 Pins


Win Source:
IC OPAMP AUDIO 9MHZ 8DIP


DeviceMart:
IC AMP AUDIO STER CLASS AB 8DIP


OP275GPZ中文资料参数规格
技术参数

电源电压DC 15.0 V

供电电流 30 mA

电路数 2

通道数 2

针脚数 8

共模抑制比 80 dB

带宽 9 MHz

转换速率 22.0 V/μs

增益频宽积 9 MHz

输入补偿电压 1 mV

输入偏置电流 100 nA

工作温度Max 85 ℃

工作温度Min -40 ℃

增益带宽 9 MHz

共模抑制比Min 80 dB

电源电压Max 22 V

电源电压Min 4.5 V

封装参数

安装方式 Through Hole

引脚数 8

封装 DIP-8

外形尺寸

长度 9.27 mm

宽度 7.24 mm

高度 3.43 mm

封装 DIP-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Signal Processing, Digital X-Ray, Audio, Audio, Signal Processing, Healthcare, Imaging, CT-Imaging, 信号处理, 音频

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 No

REACH SVHC版本 2017/07/07

数据手册

OP275GPZ引脚图与封装图

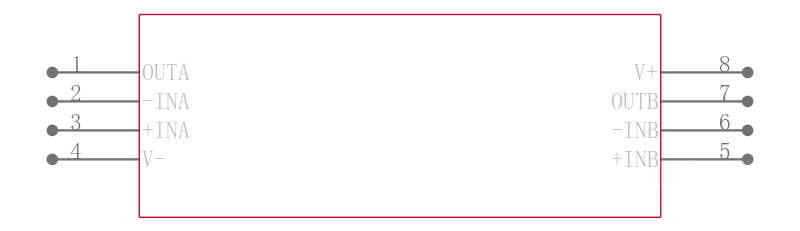

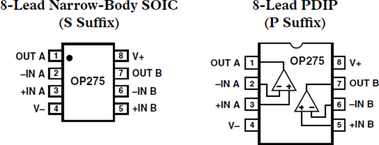

OP275GPZ引脚图
OP275GPZ封装图
OP275GPZ电路图
OP275GPZ封装焊盘图
在线购买OP275GPZ
型号: OP275GPZ
制造商: ADI 亚德诺
描述:ANALOG DEVICES  OP275GPZ  音频功率放大器, AB, 2通道, ± 4.5V 至 ± 22V, DIP, 8 引脚
替代型号OP275GPZ
型号/品牌 代替类型 替代型号对比

OP275GPZ

ADI 亚德诺

当前型号

当前型号

OP275GSZ

亚德诺

完全替代

OP275GPZ和OP275GSZ的区别

OP275GSZ-REEL7

亚德诺

完全替代

OP275GPZ和OP275GSZ-REEL7的区别

OP275GS-REEL7

亚德诺

完全替代

OP275GPZ和OP275GS-REEL7的区别
