PTH08080WAST参数规格_中文资料_数据手册PDF

PTH08080WAST概述

2.25 -A ，宽输入可调节开关稳压器 2.25-A, WIDE-INPUT ADJUSTABLE SWITCHING REGULATOR

Non-Isolated PoL Module DC DC Converter 1 Output 0.9 ~ 5.5V 2.25A 4.5V - 18V Input

得捷:
DC DC CONVERTER 0.9-5.5V

艾睿:
Module DC-DC 1-OUT 0.9V to 5.5V 2.25A 10W 5-Pin SMD Module T/R

Verical:
Module DC-DC 1-OUT 0.9V to 5.5V 2.25A 10W 5-Pin SMD Module T/R

Newark:
# TEXAS INSTRUMENTS PTH08080WAST Non Isolated POL DC/DC Converter, Adjustable, Surface Mount DIP, 10 W, 900 mV, 5.5 V, 2.25 A

PTH08080WAST中文资料参数规格

技术参数

电源电压DC 12.0 V

额定功率 12 W

输出接口数 1

输入电压DC 4.50V ~ 18.0V

输出电压 0.9V ~ 5.5V

输出电流 2.25 A

调节输出数 1

输出功率 10 W

拓扑结构 Buck

输入电压Max 18 V

输入电压Min 4.5 V

输入电压DC Max 18 V

输入电压DC Min 4.5 v

输出电压Max 5.5 V

输出电压Min 900 mV

输出电流Max 2.25 A

输出功率Max 10 W

工作温度Max 85 ℃

工作温度Min -40 ℃

输入电压 4.5V ~ 18V

封装参数

安装方式 Surface Mount

引脚数 5

封装 SMD-5

外形尺寸

宽度 12.7 mm

高度 8.76 mm

封装 SMD-5

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

REACH SVHC版本 2015/06/15

数据手册

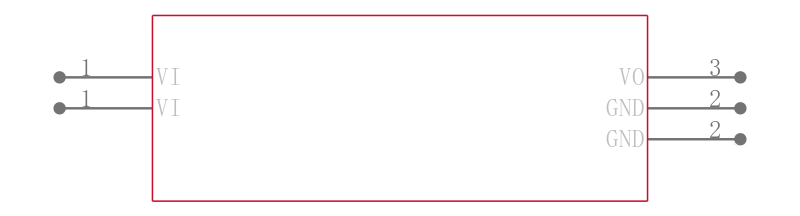

PTH08080WAST引脚图与封装图
