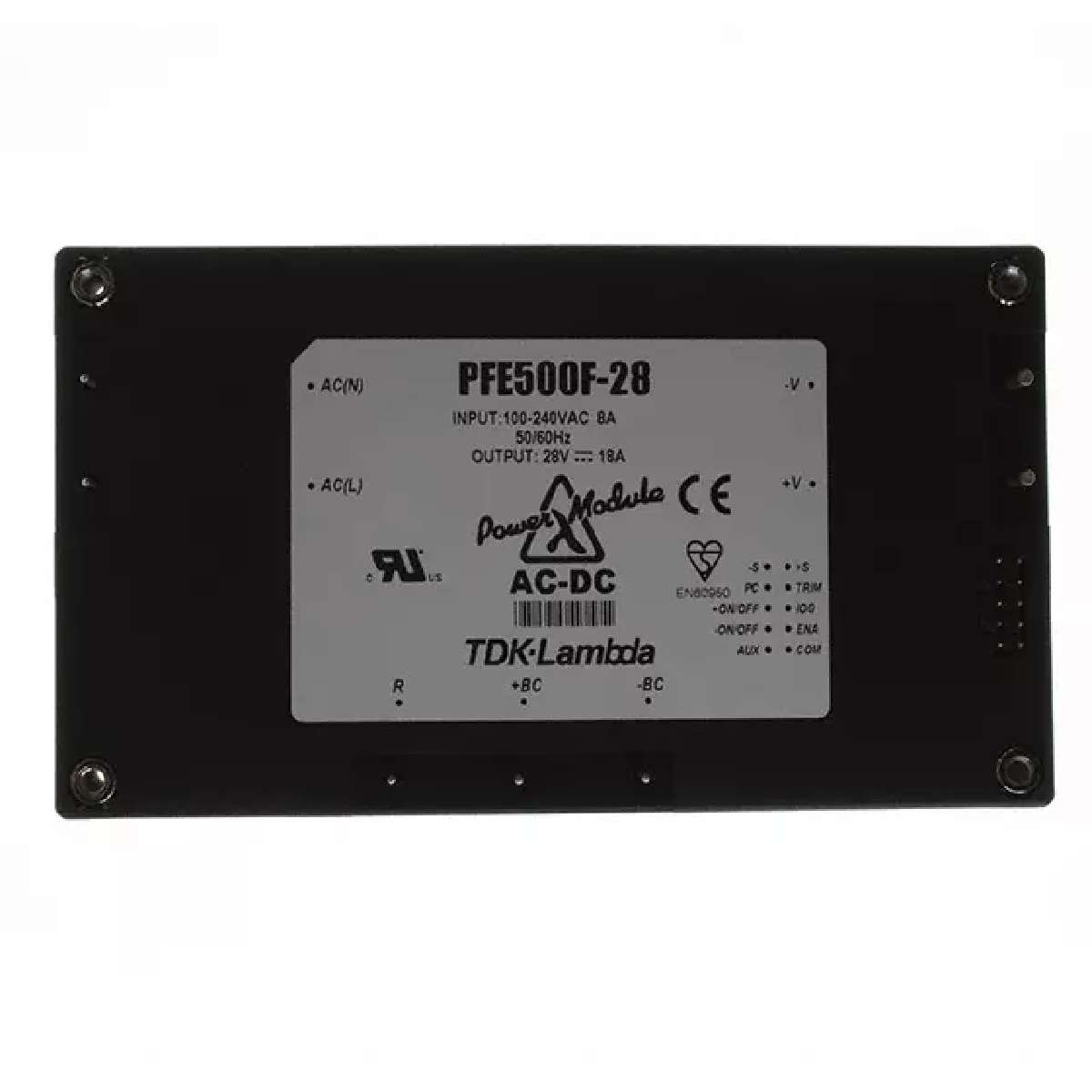

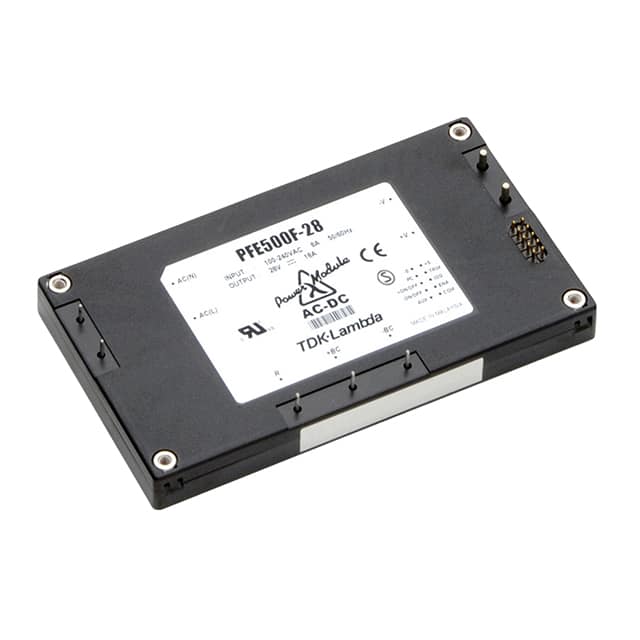

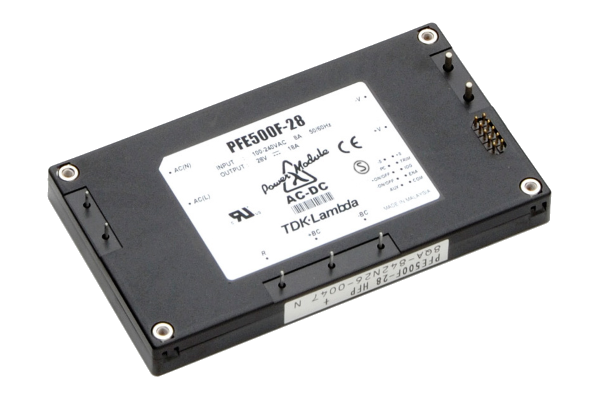

PFE500F-28

TDK LAMBDA  PFE500F-28  电源 交流/直流 电路板安装, 固定/可调, 85 V, 265 V, 504 W, 28 V, 18 A

-Lambda，300W 和 500W 印刷电路板安装，封装，开关模式交流-直流电源 - PFE 系列

集成薄型电源，其设计消除了独立前端交流/直流模块和直流/直流转换器的需求

完全封装，带铝制基板，用于传导冷却

全砖塑料外壳，UL94-V0 级

效率高达 86%

高功率密度

调节输出

可通过使用 +/-20% 外部电阻器调节输出电压

3kV 输入/输出隔离

安全安装，4xM3 螺纹插件

焊接引脚，用于印刷电路板安装

功率因数校正，符合 EN 61000-3-2

过压、过电流和过温保护

PFE500F 型号具有更多功能，包括有源电流共享（使多达 6 个装置并联在一起）、远程开/关、反相器运行正常以及辅助电源（10-14V，20mA）

提供可选 HAF 系列散热器，请参见库存号560-228、560-224 和 560-206

连接数据

---

引脚 | 输入端子功能 | 引脚 | 输出端子功能（PFE-S 型号） | 引脚 | 输出端子功能（PFE-F 型号）

交流 N | 输入带电线路 | +V | +输出 | +V | +输出

交流 L | 输入中性线路 | -V | -输出 | -V | -输出

+BC | +升压 | +S | +远程感应 | +S | +远程感应

-BC | -升压 | -S | -远程感应 | -S | -远程感应

R | 外部起动电流限制电阻器 | 微调 | 电压微调 | PC | 电流平衡

  |   | ENA | 电源开启的信号 | 微调 | 电压微调

  |   |   |   | IOG | 反相器运行正常

  |   |   |   | ENA | 电源开启的信号

  |   |   |   | -开/关 | -开/关控制

  |   |   |   | +开/关 | +开/关控制

  |   |   |   | 辅助 | 辅助电源，用于外部信号

  |   |   |   | 共用 | 共用接地

### 注

平均故障间隔时间符合 Telcordia TR-332（25°C，100V 交流输入）。

### 认可

UL 认证、TUV、CSA

### 标准

UL 60950-1, EN 60950-1, CSA 60950-1
