PBHV9115Z

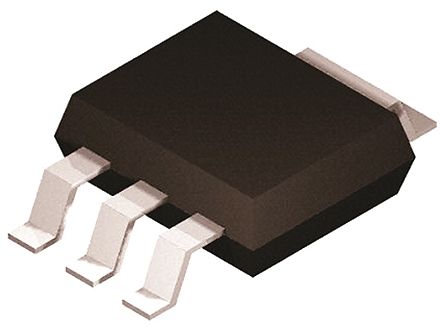

PBHV9115Z图片1
PBHV9115Z图片2
PBHV9115Z图片3
PBHV9115Z图片4
PBHV9115Z图片5
PBHV9115Z图片6
PBHV9115Z概述

PNP 晶体管,NXP一系列 NXP BISS(小信号的重大突破)低饱和电压 PNP 双极接线晶体管。 这些设备具有极低集电极-发射极饱和电压和高集电极电流容量,采用紧凑的空间节省型封装。 这些晶体管减少损失,可在用于切换和数字应用时减少热量的产生并整体提高效率。### 双极性晶体管,NXP Semiconductors

The is a 1A PNP breakthrough-in small signal BISS Transistor in a medium power surface-mount plastic package with increased heat-sink.

.
High voltage
.
Low collector-emitter saturation voltage VCEsat
.
High collector current capability IC and ICM
.
High collector current gain hFE at high IC
.
AEC-Q101 qualified
.
NPN complement is PBHV8115Z
.
V9115Z Marking code
PBHV9115Z中文资料参数规格
技术参数

针脚数 4

极性 PNP

耗散功率 700 mW

击穿电压集电极-发射极 150 V

集电极最大允许电流 1A

最小电流放大倍数hFE 100

直流电流增益hFE 220

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 1.4 W

封装参数

安装方式 Surface Mount

引脚数 4

封装 SOT-223

外形尺寸

长度 6.7 mm

宽度 3.7 mm

高度 1.8 mm

封装 SOT-223

其他

产品生命周期 Unknown

制造应用 Lighting, Automotive, Power Management, Motor Drive & Control, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

在线购买PBHV9115Z
型号: PBHV9115Z
制造商: NXP 恩智浦
描述:PNP 晶体管,NXP 一系列 NXP BISS(小信号的重大突破)低饱和电压 PNP 双极接线晶体管。 这些设备具有极低集电极-发射极饱和电压和高集电极电流容量,采用紧凑的空间节省型封装。 这些晶体管减少损失,可在用于切换和数字应用时减少热量的产生并整体提高效率。 ### 双极性晶体管,NXP Semiconductors
替代型号PBHV9115Z
型号/品牌 代替类型 替代型号对比

PBHV9115Z

NXP 恩智浦

当前型号

当前型号

PBHV9115Z,115

安世

功能相似

PBHV9115Z和PBHV9115Z,115的区别
