PT78NR115V

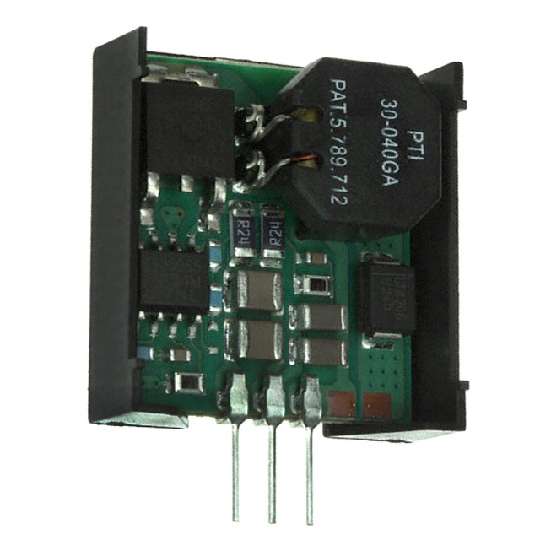

PT78NR115V图片1
PT78NR115V图片2
PT78NR115V图片3
PT78NR115V概述

1安培正至负电压集成开关稳压器 1 Amp Plus to Minus Voltage Integrated Switching Regulator

Non-Isolated PoL Module DC DC Converter 1 Output -15V - - 300mA 7V - 15V Input


得捷:
DC DC CONVERTER -15V


艾睿:
Module DC-DC 1-OUT -15V 0.3A 5W 3-Pin SIP Module


PT78NR115V中文资料参数规格
技术参数

电源电压DC 10.0 V

输出接口数 1

输入电压DC 7.00V ~ 15.0V

输出电压 -15.0 V

输出电流 0.3 A

调节输出数 1

输出功率 4.5 W

开关频率 700 kHz

拓扑结构 Buck, Boost

输入电压Max 15 V

输入电压Min 7 V

输出电流Max 300 mA

额定功率Max 4.5 W

工作温度Max 85 ℃

工作温度Min -40 ℃

封装参数

安装方式 Through Hole

引脚数 3

封装 SIP-3

外形尺寸

长度 23.9 mm

宽度 22.9 mm

封装 SIP-3

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Obsolete

包装方式 Tray

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

PT78NR115V引脚图与封装图

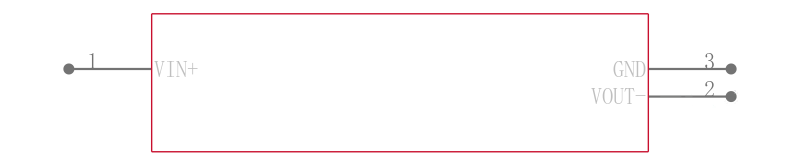

PT78NR115V引脚图

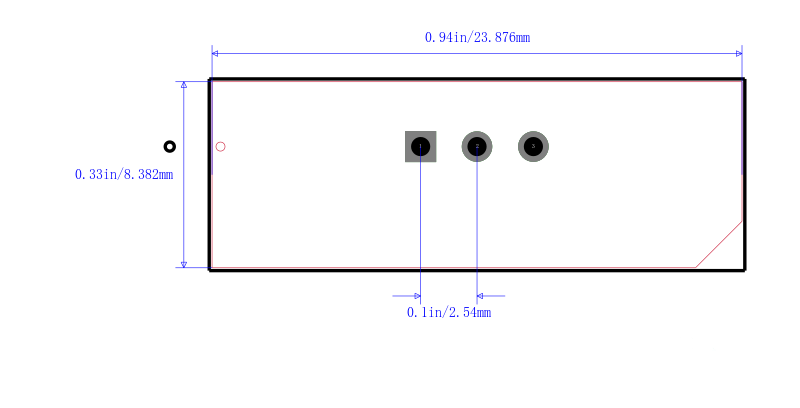

PT78NR115V封装图

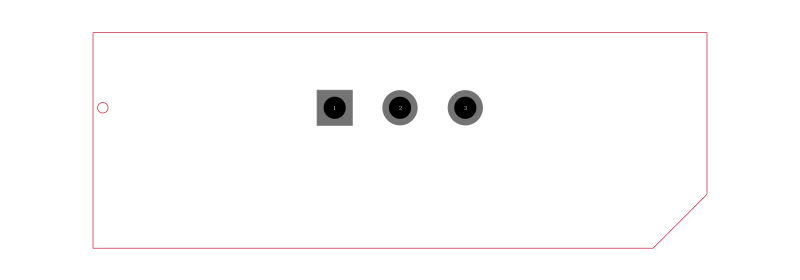

PT78NR115V封装焊盘图
在线购买PT78NR115V
型号: PT78NR115V
制造商: TI 德州仪器
描述:1安培正至负电压集成开关稳压器 1 Amp Plus to Minus Voltage Integrated Switching Regulator
