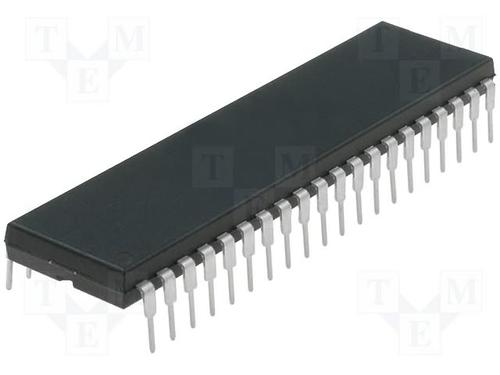

MICROCHIP PIC16F877-04/P 微控制器, 8位, 闪存, PIC16F, 4 MHz, 14 KB, 368 Byte, 40 引脚, DIP
PIC16F873/874/876/877 8 位闪存
的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。
PIC16F873/874/876/877 系列微控制器基于 Microchip 中档内核，带 8 层深硬件堆栈和 35 个指令。 这些 MCU 提供高达 5 MIPS、3.5 K 字节的程序内存，128 字节 RAM 和 64 字节的 EEPROM。
### 微控制器功能
最大 20 MHz CPU 速度
35 个指令
8 级硬件堆栈
22 个输入/输出引脚 – PIC16F873/876
33 个输入/输出引脚 – PIC16F874/877
通电重置 POR
掉电重置 BOR
通电计时器 PWRT
振荡器启动计时器 OST
监控计时器 WDT
在线串行编程 ICSP
在线调试 ICD
### 外设
10 位模拟到数字转换器 ADC - PIC16F873/876 5 通道，PIC16F874/877 8 通道
两个捕获、比较、PWM CCP 模块
两个 8 位计时器
一个 16 位计时器
同步串行端口 SSP，带有 SPI 和 I2C
通用同步异步接收器发射器 USART
从并行端口 PSP – 仅限 PIC16F874/877 型号
频率 4 MHz
电源电压DC 5.00 V, 5.50 V max
工作电压 4V ~ 5.5V
针脚数 40
时钟频率 20 MHz
RAM大小 368 B
位数 8
耗散功率 1000 mW
FLASH内存容量 14 KB
I/O引脚数 33
存取时间 4.00 µs
内核架构 PIC
内存容量 8000 B
内核子架构 PIC16
模数转换数ADC 1
输入/输出数 33 Input
工作温度Max 70 ℃
工作温度Min 0 ℃
耗散功率Max 1000 mW
电源电压 4V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4 V
安装方式 Through Hole
引脚数 40
封装 PDIP-40
长度 52.45 mm
宽度 14.22 mm
高度 4.06 mm
封装 PDIP-40
工作温度 0℃ ~ 70℃
产品生命周期 Active
包装方式 Tube
制造应用 Lighting, 照明, 医用, Embedded Design & Development, 消费电子产品, Consumer Electronics, 嵌入式设计与开发, 工业, 车用, 安全, Industrial, Motor Drive & Control, Automotive, 电机驱动与控制, Security, Medical
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
香港进出口证 NLR
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
PIC16F877-04/P Microchip 微芯 | 当前型号 | 当前型号 |
PIC16F877A-I/P 微芯 | 类似代替 | PIC16F877-04/P和PIC16F877A-I/P的区别 |
PIC16F877-20/P 微芯 | 类似代替 | PIC16F877-04/P和PIC16F877-20/P的区别 |
PIC16F877-04I/P 微芯 | 类似代替 | PIC16F877-04/P和PIC16F877-04I/P的区别 |
