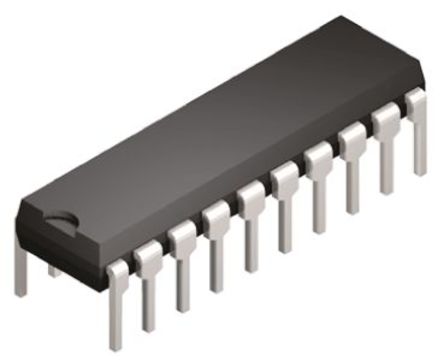

PIC16LF1459-I/P

PIC16LF1459-I/P图片1
PIC16LF1459-I/P图片2
PIC16LF1459-I/P图片3
PIC16LF1459-I/P图片4
PIC16LF1459-I/P图片5
PIC16LF1459-I/P图片6
PIC16LF1459-I/P图片7
PIC16LF1459-I/P图片8
PIC16LF1459-I/P图片9
PIC16LF1459-I/P图片10
PIC16LF1459-I/P图片11
PIC16LF1459-I/P图片12
PIC16LF1459-I/P图片13
PIC16LF1459-I/P图片14
PIC16LF1459-I/P图片15
PIC16LF1459-I/P图片16
PIC16LF1459-I/P图片17
PIC16LF1459-I/P概述

PIC16F1454/1455/1459 8 位闪存微控制器Microchip 的 PIC16F 系列微控制器 8 位 MCU,将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中,从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合,可谓设计人员提供灵活性,并为应用提供选择。 PIC16F1454/1455/1459 系列微控制器基于 Microchip 的增强型中级内核,带 16 层深硬件堆栈和 49 个指令。 这些 MCU 可提供高达 12 MIP、14 千字节的程序存储器,数据存储器为 1024 字节 RAM。 板载可配置振荡器,精确度为 ±0.25%。### 微控制器功能最大值 CPU 速度 48 MHz 49 个指令 16 级硬件堆栈 USB 技术 超低功耗 XLP 技术 16 MHz 内部振荡器块 - 可选频率范围 16 MHz 至 32 kHz 12 个输入/输出引脚 –PIC16F1454/1455 18 个输入/输出引脚 –PIC16F1459 在线串行编程 ICSP ### 外围设备 - 所有型号两个 8 位计时器 一个 16 位计时器 两个 10 位 PWM 模块 主同步串行端口 MSSP,带有 SPI 和 I2C 增强型通用同步异步接收器发射器 EUSART ### 外围设备 - 仅限 PIC16F1455/1459 型号5 通道 10 位模拟到数字转换器 – PIC16F1455 9 通道 10 位模拟到数字转换器 – PIC16F1459 1 通道数字到模拟转换器 DAC 两个比较器 内部参考电压 互补波形发生器 CWG ### PIC16 微控制器

PIC16F1454/1455/1459 8 位闪存

的 PIC16F 系列微控制器 8 位 MCU,将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中,从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合,可谓设计人员提供灵活性,并为应用提供选择。

PIC16F1454/1455/1459 系列微控制器基于 Microchip 的增强型中级内核,带 16 层深硬件堆栈和 49 个指令。 这些 MCU 可提供高达 12 MIP、14 千字节的程序存储器,数据存储器为 1024 字节 RAM。 板载可配置振荡器,精确度为 ±0.25%。

### 微控制器功能

最大值 CPU 速度 48 MHz

49 个指令

16 级硬件堆栈

USB 技术

超低功耗 XLP 技术

16 MHz 内部振荡器块 - 可选频率范围 16 MHz 至 32 kHz

12 个输入/输出引脚 –PIC16F1454/1455

18 个输入/输出引脚 –PIC16F1459

在线串行编程 ICSP

### 外围设备 - 所有型号

两个 8 位计时器

一个 16 位计时器

两个 10 位 PWM 模块

主同步串行端口 MSSP,带有 SPI 和 I2C

增强型通用同步异步接收器发射器 EUSART

### 外围设备 - 仅限 PIC16F1455/1459 型号

5 通道 10 位模拟到数字转换器 – PIC16F1455

9 通道 10 位模拟到数字转换器 – PIC16F1459

1 通道数字到模拟转换器 DAC

两个比较器

内部参考电压

互补波形发生器 CWG

PIC16LF1459-I/P中文资料参数规格
技术参数

频率 48 MHz

电源电压DC 2.50V min

工作电压 1.8V ~ 3.6V

针脚数 20

时钟频率 48 MHz

RAM大小 1 KB

位数 8

FLASH内存容量 14 KB

模数转换数ADC 1

输入/输出数 17

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 800 mW

数模转换数DAC 1

电源电压 1.8V ~ 3.6V

电源电压Max 3.6 V

电源电压Min 2.5 V

封装参数

安装方式 Through Hole

引脚数 20

封装 DIP-20

外形尺寸

长度 26.92 mm

宽度 0.28 in

高度 4.95 mm

封装 DIP-20

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

HTS代码 8542310001

数据手册

PIC16LF1459-I/P引脚图与封装图
PIC16LF1459-I/P引脚图
PIC16LF1459-I/P封装图
PIC16LF1459-I/P封装焊盘图
在线购买PIC16LF1459-I/P
型号: PIC16LF1459-I/P
制造商: Microchip 微芯
描述:PIC16F1454/1455/1459 8 位闪存微控制器 Microchip 的 PIC16F 系列微控制器 8 位 MCU,将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中,从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合,可谓设计人员提供灵活性,并为应用提供选择。 PIC16F1454/1455/1459 系列微控制器基于 Microchip 的增强型中级内核,带 16 层深硬件堆栈和 49 个指令。 这些 MCU 可提供高达 12 MIP、14 千字节的程序存储器,数据存储器为 1024 字节 RAM。 板载可配置振荡器,精确度为 ±0.25%。 ### 微控制器功能 最大值 CPU 速度 48 MHz 49 个指令 16 级硬件堆栈 USB 技术 超低功耗 XLP 技术 16 MHz 内部振荡器块 - 可选频率范围 16 MHz 至 32 kHz 12 个输入/输出引脚 –PIC16F1454/1455 18 个输入/输出引脚 –PIC16F1459 在线串行编程 ICSP ### 外围设备 - 所有型号 两个 8 位计时器 一个 16 位计时器 两个 10 位 PWM 模块 主同步串行端口 MSSP,带有 SPI 和 I2C 增强型通用同步异步接收器发射器 EUSART ### 外围设备 - 仅限 PIC16F1455/1459 型号 5 通道 10 位模拟到数字转换器 – PIC16F1455 9 通道 10 位模拟到数字转换器 – PIC16F1459 1 通道数字到模拟转换器 DAC 两个比较器 内部参考电压 互补波形发生器 CWG ### PIC16 微控制器
替代型号PIC16LF1459-I/P
型号/品牌 代替类型 替代型号对比

PIC16LF1459-I/P

Microchip 微芯

当前型号

当前型号

PIC16F1459-I/P

微芯

类似代替

PIC16LF1459-I/P和PIC16F1459-I/P的区别
