PIC16F722A/723A 8 位闪存微控制器Microchip 的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。 PIC16F722A/723A 系列微控制器基于 Microchip 的中级内核，带 8 层深硬件堆栈和 35 个指令。 这些 MCU 提供高达 5 个 MIP、7 千字节程序存储器和 192 字节 RAM。 板载是一个振荡器，工厂校准到 ±1% 精确度。### 微控制器功能最大 20 MHz CPU 速度 35 指令 8 级硬件堆栈 25 个输入/输出引脚 nanoWatt XLP 技术 通电重置 POR 通电计时器 PWRT 掉电重置 BOR 监控器计时器 WDT 在线串行编程 ICSP 在线调试 ICD ### 外设11 通道 8 位模拟到数字转换器 ADC 8 通道 mTouchTM 感应振荡器模块 两个捕获、比较、PWM CCP 模块 两个 8 位计时器 一个 16 位计时器 可寻址通用同步异步接收器发送器 AUSART 同步串行端口 SSP，带有 SPI 和 I2C

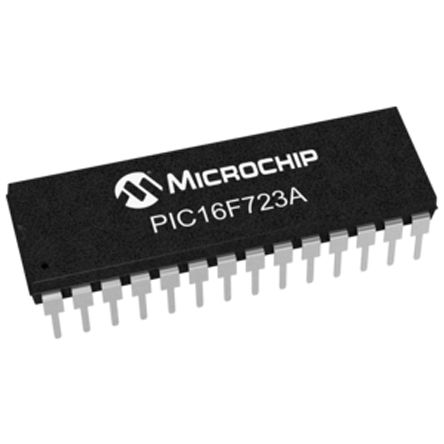

PIC16F722A/723A 8 位闪存
的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。
PIC16F722A/723A 系列微控制器基于 Microchip 的中级内核，带 8 层深硬件堆栈和 35 个指令。 这些 MCU 提供高达 5 个 MIP、7 千字节程序存储器和 192 字节 RAM。 板载是一个振荡器，工厂校准到 ±1% 精确度。
### 微控制器功能
最大 20 MHz CPU 速度
35 指令
8 级硬件堆栈
25 个输入/输出引脚
nanoWatt XLP 技术
通电重置 POR
通电计时器 PWRT
掉电重置 BOR
监控器计时器 WDT
在线串行编程 ICSP
在线调试 ICD
### 外设
11 通道 8 位模拟到数字转换器 ADC
8 通道 mTouchTM 感应振荡器模块
两个捕获、比较、PWM CCP 模块
两个 8 位计时器
一个 16 位计时器
可寻址通用同步异步接收器发送器 AUSART
同步串行端口 SSP，带有 SPI 和 I2C
频率 20 MHz
电源电压DC 1.80V min
工作电压 1.8V ~ 5.5V
针脚数 28
时钟频率 20.0 MHz
RAM大小 192 B
位数 8
FLASH内存容量 7 KB
模数转换数ADC 1
输入/输出数 25 Input
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 800 mW
电源电压Max 5.5 V
电源电压Min 1.8 V
安装方式 Through Hole
引脚数 28
封装 DIP-28
长度 1.365 in
宽度 0.285 in
高度 0.135 in
封装 DIP-28
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
制造应用 Lighting, 照明, 工业, 医用, 车用, Medical, 电机驱动与控制, Automotive, 安全, Consumer Electronics, Security, Motor Drive & Control, 消费电子产品
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
HTS代码 8542310001
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
PIC16F723A-I/SP Microchip 微芯 | 当前型号 | 当前型号 |
PIC16F723-I/SP 微芯 | 完全替代 | PIC16F723A-I/SP和PIC16F723-I/SP的区别 |
PIC16F723AT-E/SS 微芯 | 完全替代 | PIC16F723A-I/SP和PIC16F723AT-E/SS的区别 |
PIC16C63A-04/SP 微芯 | 类似代替 | PIC16F723A-I/SP和PIC16C63A-04/SP的区别 |
