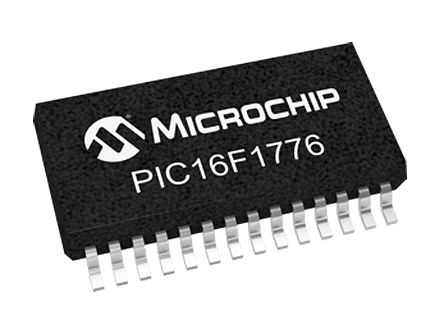

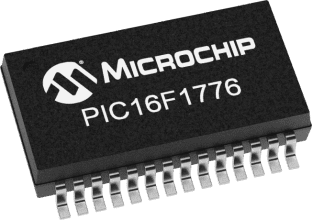

MICROCHIP PIC16F1776-I/SS 微控制器, 8位, 闪存, PIC16F, 32 MHz, 14 KB, 1 KB, 28 引脚, SSOP
PIC16F1773/1776/1777/1778/1779 8 位
PIC16F177x 系列微控制器是基于 的增强型中档内核的丰富的外设 MCU,旨在用于各种功能,尤其是 SMPS 应用。 这些设备可连接内部的板载外设,创建闭合回路系统,而无需使用引脚或任何附加印刷电路板区域。
### 微控制器功能
最大 8 MIPS CPU 速度
增强型中级芯,带 49 说明,16 级堆栈
低电流通电重置 POR
可配置通电计时器 PWRT
掉电重置 BOR,带可选触发点
延长监控计时器 EWDT
超低功耗 XLP 功能
精密内部振荡器
### 模拟外围设备
10 位模拟到数字转换器 ADC - 17 到 28 通道,具体取决于型号
运算放大器 – 3 或 4 个,具体取决于型号
高速比较器 – 6 或 8 个,具体取决于型号
数字到模拟转换器 DAC – 3 或 4,取决于型号
电压参考
Zero-Cross 探测器 ZCD
可编程斜坡发生器 PRG – 3 或 4 个,具体取决于型号
两个高电流驱动器输入/输出 - 高达100 mA 灌电流或源电流 5V
### 数字外围设备
四个可配置逻辑电池 CLC - 集成的组合和状态逻辑
互补输出生成器 COG – 3 或 4 个,具体取决于型号
捕获/对比/PWM CCP 模块 – 3 或 4 个,具体取决于型号
脉冲宽度调制器 PWM – 3 或 4 个,具体取决于型号
数据信号调制器 DSM – 3 或 4 个,具体取决于型号
外设引脚选择 PPS
串行通信 - 增强 EUSART、SPI、I2C™、RS-232、RS-485,兼容 LIN
针脚数 28
时钟频率 32.0 MHz
RAM大小 1 KB
模数转换数ADC 1
输入/输出数 25 Input
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压Max 5.5 V
电源电压Min 2.3 V
安装方式 Surface Mount
引脚数 28
封装 SSOP-28
长度 10.5 mm
宽度 5.6 mm
高度 1.85 mm
封装 SSOP-28
工作温度 -40℃ ~ 85℃ TA
产品生命周期 Unknown
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
PIC16F1776-I/SS Microchip 微芯 | 当前型号 | 当前型号 |
PIC16F1773-I/SS 微芯 | 类似代替 | PIC16F1776-I/SS和PIC16F1773-I/SS的区别 |
PIC16F1778-I/SS 微芯 | 类似代替 | PIC16F1776-I/SS和PIC16F1778-I/SS的区别 |
