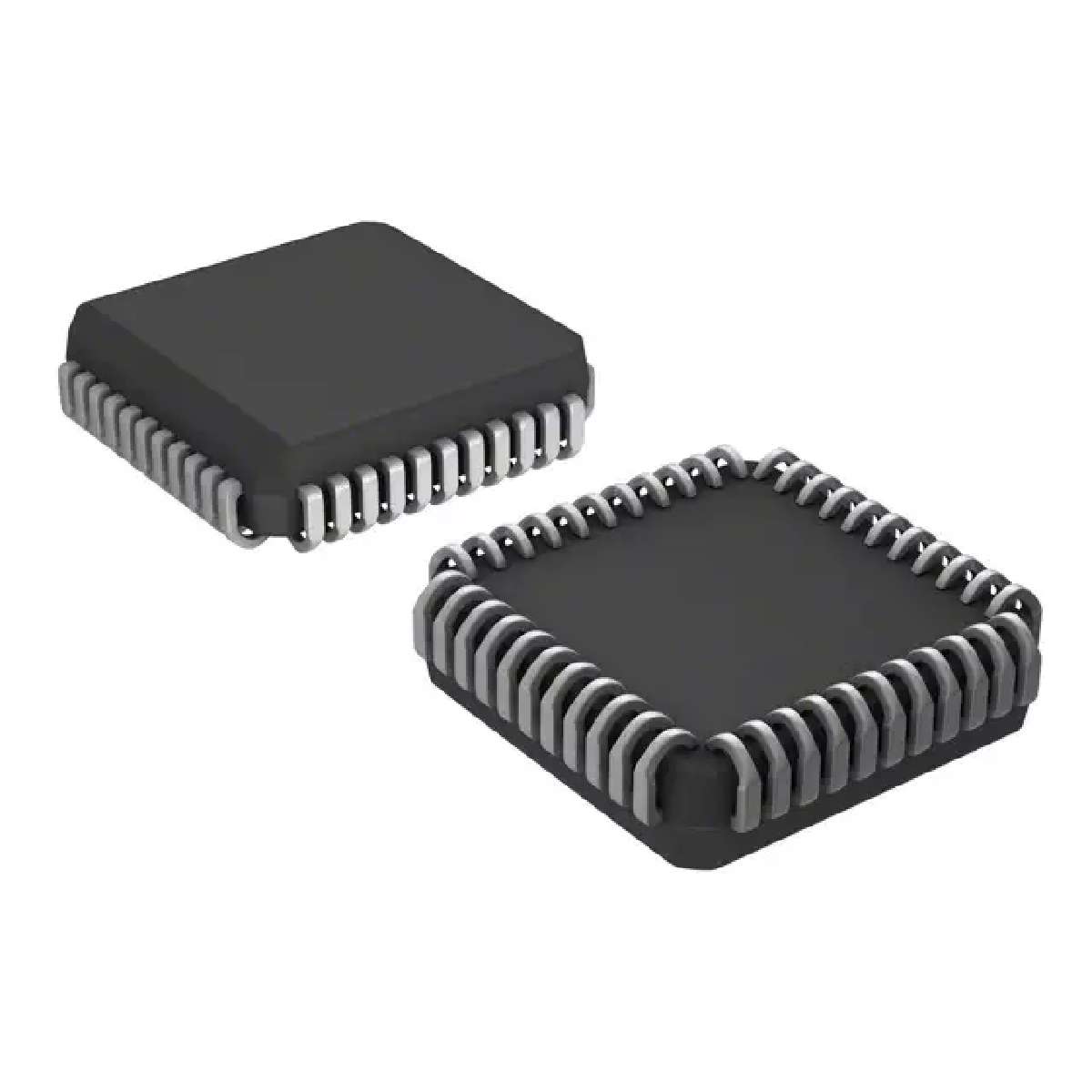

PIC16C65B-20/L

PIC16C63A/65B/73B/74B 8 位微控制器Microchip 的 PIC16C 系列微控制器 8 位 CMOS MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 现在由基于闪存的型号代替，这些设备在传统设计方面也仍受到欢迎。 对于新应用，应考虑 PIC16F 型号。 PIC16C63A/65B/73B/74B 系列微控制器基于 Microchip 的中级体系结构，带 8 层硬件堆栈和 35 个 14 位指令。 这些 MCU 可提供高达 5 MIP、7 千字节的程序存储器，数据存储器为 192 字节 RAM。 板载 RC 振荡器，精确度为 ±1%。### 特点35 指令 8 级硬件堆栈 22 个输入/输出引脚 –PIC16C63A/73B 33 个输入/输出引脚 –PIC16C65B/74B 1 个捕获、比较、PWM CCP 模块 5 通道 8 位模拟到数字转换器 ADC - 仅限 PIC16C73B 8 通道 8 位模拟到数字转换器 ADC - 仅限 PIC16C74B 两个 8 位计时器 一个 16 位计时器 同步串行端口 SSP，带有 SPI 和 I2C 通用同步异步接收器发送器 USART/SCI 并联从属端口– 仅限 PIC16C65B/74B 监控器计时器 WDT 通电重置 POR 通电计时器 PWRT 振荡器启动计时器 OST 掉电重置 BOR 在线串行编程 ICSP ### PIC16 微控制器

PIC16C63A/65B/73B/74B 8 位

的 PIC16C 系列微控制器 8 位 CMOS MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 现在由基于闪存的型号代替，这些设备在传统设计方面也仍受到欢迎。 对于新应用，应考虑 PIC16F 型号。

PIC16C63A/65B/73B/74B 系列微控制器基于 Microchip 的中级体系结构，带 8 层硬件堆栈和 35 个 14 位指令。 这些 MCU 可提供高达 5 MIP、7 千字节的程序存储器，数据存储器为 192 字节 RAM。 板载 RC 振荡器，精确度为 ±1%。

### 特点

35 指令

8 级硬件堆栈

22 个输入/输出引脚 –PIC16C63A/73B

33 个输入/输出引脚 –PIC16C65B/74B

1 个捕获、比较、PWM CCP 模块

5 通道 8 位模拟到数字转换器 ADC - 仅限 PIC16C73B

8 通道 8 位模拟到数字转换器 ADC - 仅限 PIC16C74B

两个 8 位计时器

一个 16 位计时器

同步串行端口 SSP，带有 SPI 和 I2C

通用同步异步接收器发送器 USART/SCI

并联从属端口– 仅限 PIC16C65B/74B

监控器计时器 WDT

通电重置 POR

通电计时器 PWRT

振荡器启动计时器 OST

掉电重置 BOR

在线串行编程 ICSP
