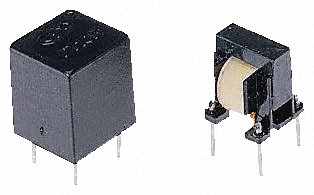

PT42E

200mA（峰值） ---|--- 输出电压 - 时间决定 | 200V μ s 带宽 | 3kHz - 1MHz 耐电压 | 2.8 kV Technical Specification --- Type | Lp min. mH | Ll typ. μH | C typ. pf | Rp max. Ω | Rs max. Ω PT4 E | 3 | 19 | 20 | 1.1 | 0.9 PT6 E | 3 | 8 | 30 | 1.4 | 2.6 PT10 E | 12 | 115 | 19 | 5.1 | 2.6 PT8 E | 12 | 30 | 26 | 4.0 | 4.2 PT42E | 3 | 80 | - | 1.1 | 1.1 E suffix denotes encapsulated unit |   |   |   |   |   ### 600 Ohm 线路隔离，脉冲匹配和高频变压器

开启式和封闭式印刷电路板安装，高频，脉冲

开启式或封闭式印刷电路板安装变压器，适用于宽带和一般脉冲应用，尤其是硅控整流器和三端双向可控硅开关元件控制系统，在启动电路与负载间进行隔离。

### 认可

8888

欧时:
OEP 1:1匝数比 通孔 电信变压器 PT42E, 3mH初级线圈电感, 0.8Ω初级直流电阻

艾睿:
Pulse Transformer 1:1 5000V 0.8Ohm Prim. DCR 0.8Ohm Sec. DCR 6.5pF 4 Terminal PC Pin Thru-Hole

Verical:
Pulse Transformer 1:1 5000V 0.8Ohm Prim. DCR 0.8Ohm Sec. DCR 6.5pF 4 Terminal PC Pin Thru-Hole

Newark:
# OEP OXFORD ELECTRICAL PRODUCTS  PT42E  Pulse Transformer, 1:1, 3 mH, 1.1 ohm, 200 V s, 5 kV
