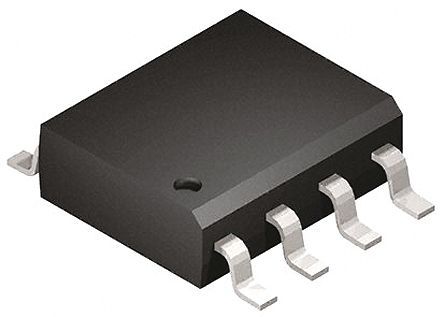

PBSS4350SS图片1
PBSS4350SS图片2
PBSS4350SS图片3
PBSS4350SS概述

NPN 晶体管,NXP一系列 NXP BISS(小信号的重大突破)低饱和电压 NPN 双极接线晶体管。 这些设备具有极低集电极-发射极饱和电压和高集电极电流容量,采用紧凑的空间节省型封装。 这些晶体管减少损失,可在用于切换和数字应用时减少热量的产生并整体提高效率。### 双极性晶体管,NXP Semiconductors

集电极-基极反向击穿电压VBRCBOCollector-Base VoltageVCBO| -50V \---|--- 集电极-发射极反向击穿电压VBRCEOCollector-Emitter VoltageVCEO| −50V 集电极连续输出电流ICCollector CurrentIC| -2.7A 截止频率fTTranstion FrequencyfT| 100MHz 直流电流增益hFEDC Current GainhFE| 520 管压降VCE(sat)Collector-Emitter SaturationVoltage| -340mV/-0.34V 耗散功率PcPoWer Dissipation| 550mW/0.55W Description & Applications| Features Low collector-emitter saturation voltage VCEsat High collector current capability IC and ICM High collector current gain hFE at high IC High efficiency due to less heat generation Smaller required Printed-Circuit Board PCB area than for conventional transistors Applications Dual low power switches e.g. motors, fans Automotive 描述与应用| 特点 低集电极 - 发射极饱和电压VCE监测 高集电极电流能力IC和ICM 高集电极电流IC在高增益(HFE) 由于产生的热量少,效率高 更小的印刷电路板(PCB)面积比传统的晶体管 应用 双低功率开关(例如电机,风机) 汽车

PBSS4350SS中文资料参数规格
技术参数

极性 NPN

击穿电压集电极-发射极 50 V

集电极最大允许电流 2.7A

最小电流放大倍数hFE 300

工作温度Max 150 ℃

工作温度Min -65 ℃

耗散功率Max 2 W

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOT-96-1

外形尺寸

长度 5 mm

宽度 4 mm

高度 1.75 mm

封装 SOT-96-1

其他

产品生命周期 Unknown

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买PBSS4350SS
型号: PBSS4350SS
制造商: NXP 恩智浦
描述:NPN 晶体管,NXP 一系列 NXP BISS(小信号的重大突破)低饱和电压 NPN 双极接线晶体管。 这些设备具有极低集电极-发射极饱和电压和高集电极电流容量,采用紧凑的空间节省型封装。 这些晶体管减少损失,可在用于切换和数字应用时减少热量的产生并整体提高效率。 ### 双极性晶体管,NXP Semiconductors
替代型号PBSS4350SS
型号/品牌 代替类型 替代型号对比

PBSS4350SS

NXP 恩智浦

当前型号

当前型号

PBSS4350SS,115

安世

功能相似

PBSS4350SS和PBSS4350SS,115的区别
