STGP7NB60HD参数规格_中文资料_数据手册PDF

STGP7NB60HD概述

N沟道7A - 600V TO- 220 / FP的PowerMESH IGBT N-CHANNEL 7A - 600V TO-220/FP PowerMESH IGBT

IGBT - 600 V 14 A 80 W 通孔 TO-220AB

得捷:
IGBT 600V 14A 80W TO220

艾睿:
Trans IGBT Chip N-CH 600V 14A 3-Pin3+Tab TO-220

Chip1Stop:
Trans IGBT Chip N-CH 600V 14A 3-Pin 3+Tab TO-220

Win Source:
N-CHANNEL 7A - 600V TO-220/FP PowerMESH IGBT

STGP7NB60HD中文资料参数规格

技术参数

额定电压DC 600 V

额定电流 7.00 A

极性 N-Channel

耗散功率 80.0 W

漏源极电压Vds 600 V

连续漏极电流Ids 7.00 A

击穿电压集电极-发射极 600 V

反向恢复时间 100 ns

额定功率Max 80 W

封装参数

安装方式 Through Hole

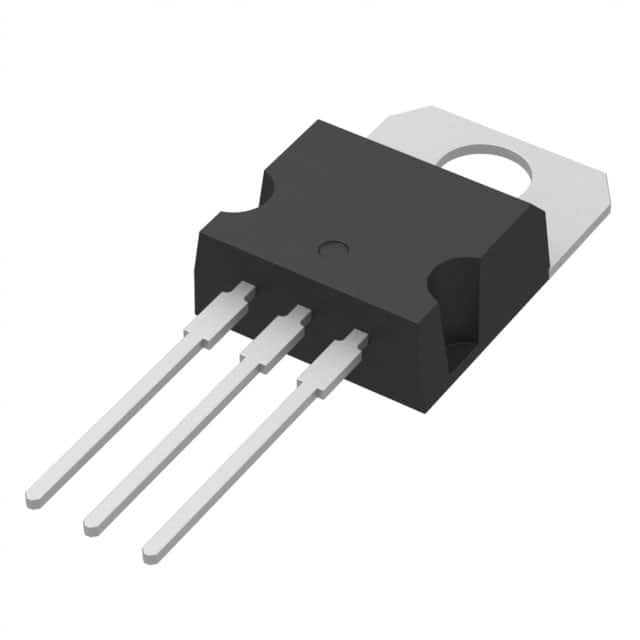

封装 TO-220-3

外形尺寸

封装 TO-220-3

物理参数

工作温度 150℃ TJ

其他

产品生命周期 Unknown

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买STGP7NB60HD

型号： STGP7NB60HD

描述：N沟道7A - 600V TO- 220 / FP的PowerMESH IGBT N-CHANNEL 7A - 600V TO-220/FP PowerMESH IGBT

替代型号STGP7NB60HD

型号/品牌	代替类型	替代型号对比
STGP7NB60HD ST Microelectronics 意法半导体	当前型号	当前型号
STGP8NC60KD 意法半导体	类似代替	STGP7NB60HD和STGP8NC60KD的区别
IRG4PC50UDPBF 英飞凌	功能相似	STGP7NB60HD和IRG4PC50UDPBF的区别
IRG4PC50WPBF 英飞凌	功能相似	STGP7NB60HD和IRG4PC50WPBF的区别
