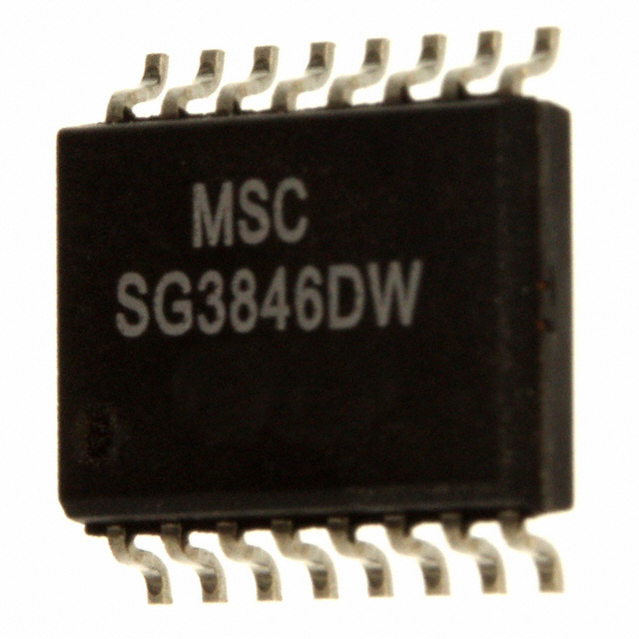

SG3846DW

SG3846DW图片1
SG3846DW图片2
SG3846DW图片3
SG3846DW图片4
SG3846DW图片5
SG3846DW图片6
SG3846DW概述

电流模式PWM控制器 CURRENT MODE PWM CONTROLLER

DESCRIPTION

The SG1846 family of control ICs provides all of the necessary features to implement fixed frequency, current mode control schemes while maintaining a minimum external parts count. The superior performance of this technique can be measured in improved line regulation, enhanced load response characteristics, and a simpler, easier-to-design control loop.

FEATURES

• Automatic feed forward compensation

• Programmable pulse by pulse current limiting

• Automatic symmetry correction in push-pull configuration

• Enhanced load response characteristics

• Parallel operation capability for modular power systems

• Differential current sense amplifier with wide common mode range

• Double pulse suppression

• 200mA totem-pole outputs

• ± 1% bandgap reference

• Under-voltage lockout

• Soft-start capability

• Shutdown capability

• 500KHz operation

HIGH RELIABILITY FEATURES - SG1846

♦Available to MIL-STD - 883

♦Radiation data available

♦LMI level "S" processing available

SG3846DW中文资料参数规格
技术参数

电源电压DC 40.0V max

输出接口数 2

输出电压 5.1 V

输出电流 200 mA

静态电流 17.0 mA

上升时间 50 ns

开关频率 500 kHz

下降时间 50 ns

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 8V ~ 40V

输入电压 8V ~ 40V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

封装 SOIC-16

物理参数

工作温度 0℃ ~ 70℃ TA

其他

产品生命周期 Active

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

在线购买SG3846DW
型号: SG3846DW
制造商: Microsemi 美高森美
描述:电流模式PWM控制器 CURRENT MODE PWM CONTROLLER
替代型号SG3846DW
型号/品牌 代替类型 替代型号对比

SG3846DW

Microsemi 美高森美

当前型号

当前型号

SG2846DW

美高森美

完全替代

SG3846DW和SG2846DW的区别

UC3846DW

德州仪器

功能相似

SG3846DW和UC3846DW的区别

UC2846DW

德州仪器

功能相似

SG3846DW和UC2846DW的区别
