四路2输入正或门 QUADRUPLE 2-INPUT POSITIVE-OR GATES
description
The ’HC32 devices contain four independent 2-input OR gates.
Wide Operating Voltage Range of 2 V to 6 V
Outputs Can Drive Up To 10 LSTTL Loads
Low Power Consumption, 20-µA Max ICC
Typical tpd = 8 ns
±4-mA Output Drive at 5 V
Low Input Current of 1 µA Max
得捷:
IC GATE OR 4CH 2-INP 14SSOP
立创商城:
SN74HC32DBR
德州仪器TI:
4-ch, 2-input, 2-V to 6-V OR gates
贸泽:
逻辑门 Quad 2-Input.
艾睿:
OR Gate 4-Element 2-IN CMOS 14-Pin SSOP T/R
安富利:
OR Gate 4-Element 2-IN CMOS 14-Pin SSOP T/R
Verical:
OR Gate 4-Element 2-IN CMOS 14-Pin SSOP T/R
Win Source:
OR Gate IC 4 Channel 14-SSOP
电源电压DC 2.00V ~ 6.00V
输出接口数 1
输出电流 5.20 mA
电路数 4
位数 4
传送延迟时间 125 ns
电压波节 6.00 V, 5.00 V, 2.00 V
逻辑门个数 4
输出电流驱动 -1.00 mA
输入数 2
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 2V ~ 6V
安装方式 Surface Mount
引脚数 14

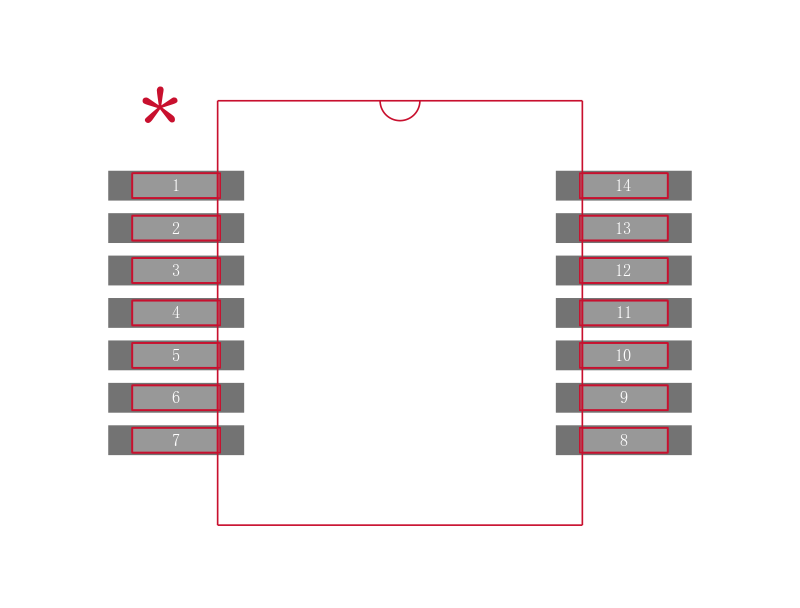

封装 SSOP-14
长度 6.2 mm
宽度 5.3 mm
高度 1.95 mm
封装 SSOP-14
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
SN74HC32DBR TI 德州仪器 | 当前型号 | 当前型号 |
SN74HC32DBRG4 德州仪器 | 完全替代 | SN74HC32DBR和SN74HC32DBRG4的区别 |
SN74HC32DBLE 德州仪器 | 完全替代 | SN74HC32DBR和SN74HC32DBLE的区别 |
SN74HC32DBRE4 德州仪器 | 类似代替 | SN74HC32DBR和SN74HC32DBRE4的区别 |
