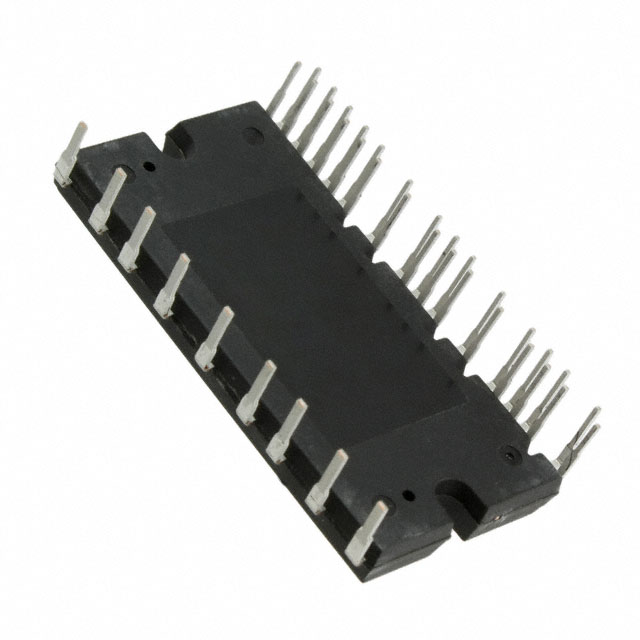

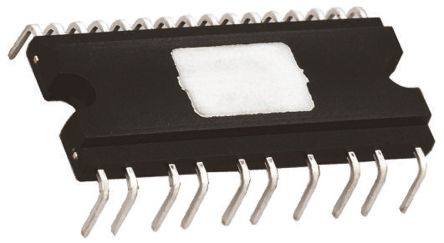

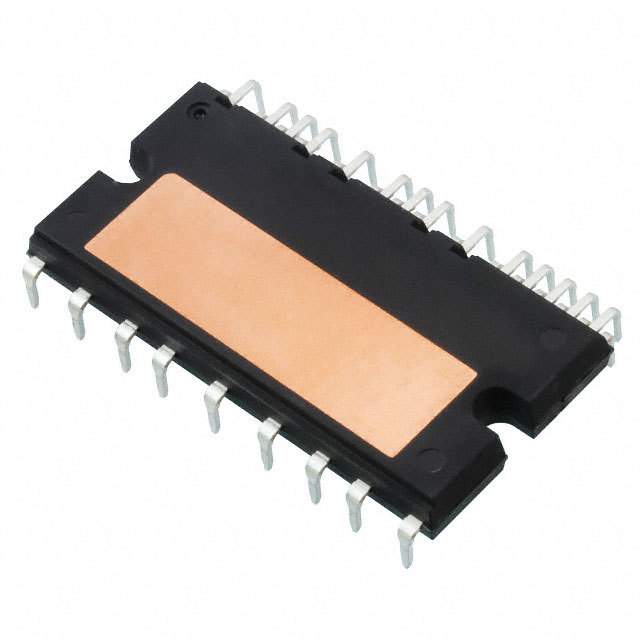

STMICROELECTRONICS STGIPL14K60 晶体管, IGBT阵列&模块, N沟道, 15 A, 600 V, 44 W, SDIP
SLLIMM™ 智能电源模块，STMicroelectronics
通过引入第二个 SLLIMM 智能电源模块系列，STMicroelectronics 扩展了 IGBT 智能电源模块的功能。 由于具有最佳传导和转换能量平衡，结合了出色的坚固性和 EMI 行为，它们可提高电动机驱动器应用的效率，使其工作高达 20 kHz。 它们提供完全模制或基于 DBC 的封装，具有较高的电极电流。
小型低损耗智能模制模块 SLLIMM™ 可提高家用电器电动机驱动器的效率。 智能电源模块 IPMS 可在低电压微控制器和电源供电电动机之间提供直接连接。
三相 IGBT 反相器桥接，包括用于栅极驱动的控制 IC 和续流二极管
175°C 最大工作接点温度
600V，额定值从 8A 到 35A 直流（25°C 时）
低 VCEsat
具有市场上最低的 Rth 值，用于 DBC 封装型号
隔离额定值为 1500 Vrms/min
经优化的驱动器和硅，提供低 EMI
单独的开路发射器输出
3.3V、5V、15V CMOS/TTL 输入
欠压锁定
内部限幅二极管
联锁功能
智能关闭功能
比较器，用于防止过热和过电流故障
针脚数 38
极性 N-Channel
耗散功率 44 W
隔离电压 2500 VDC
工作温度Max 125 ℃
工作温度Min -40 ℃
耗散功率Max 44 W
安装方式 Through Hole
引脚数 38
封装 SDIP-38
长度 50.1 mm
宽度 25 mm
高度 6 mm
封装 SDIP-38
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Tube
制造应用 消费电子产品, HVAC, 电机驱动与控制, Consumer Electronics, Motor Drive & Control
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
