SN74AC374DWRE4参数规格_中文资料_数据手册PDF

SN74AC374DWRE4概述

八D型边沿触发倒装FLOPS具有三态输出 OCTAL D-TYPE EDGE-TRIGGERED FLIP- FLOPS WITH 3-STATE OUTPUTS

Flip Flop 1 Element D-Type 8 Bit Positive Edge 20-SOIC 0.295", 7.50mm Width

得捷:
IC D-TYPE POS TRG SNGL 20SOIC

立创商城:
SN74AC374DWRE4

艾睿:
Flip Flop D-Type Bus Interface Pos-Edge 3-ST 1-Element 20-Pin SOIC T/R

Verical:
Flip Flop D-Type Bus Interface Pos-Edge 3-ST 1-Element 20-Pin SOIC T/R

德州仪器TI:
Octal D-Type Edge-Triggered Flip-Flops with 3-State Outputs

SN74AC374DWRE4中文资料参数规格

技术参数

频率 155 MHz

电源电压DC 2.00V ~ 6.00V

输出接口数 8

输出电流 24.0 mA

电路数 8

时钟频率 155 MHz

位数 8

传送延迟时间 10.5 ns

电压波节 5.00 V, 3.30 V

输入电容 4.5 pF

输出电流驱动 -1.00 mA

输入数 8

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2V ~ 6V

电源电压Max 6 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SOIC-20

外形尺寸

封装 SOIC-20

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

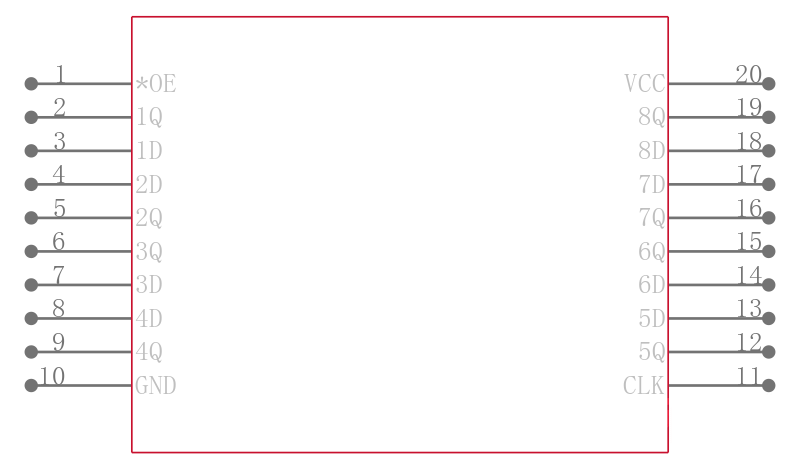

SN74AC374DWRE4引脚图与封装图

在线购买SN74AC374DWRE4

型号： SN74AC374DWRE4

制造商： TI 德州仪器

描述：八D型边沿触发倒装FLOPS具有三态输出 OCTAL D-TYPE EDGE-TRIGGERED FLIP- FLOPS WITH 3-STATE OUTPUTS

立即咨询

替代型号SN74AC374DWRE4

型号/品牌	代替类型	替代型号对比
SN74AC374DWRE4 TI 德州仪器	当前型号	当前型号
SN74AC374DWR 德州仪器	完全替代	SN74AC374DWRE4和SN74AC374DWR的区别
SN74AC373DWR 德州仪器	类似代替	SN74AC374DWRE4和SN74AC373DWR的区别
SN74AC574DW 德州仪器	类似代替	SN74AC374DWRE4和SN74AC574DW的区别
