SN74HC573ADBR参数规格_中文资料_数据手册PDF

SN74HC573ADBR概述

八路透明D类锁存器具有三态输出 OCTAL TRANSPARENT D-TYPE LATCHES WITH 3-STATE OUTPUTS

D 型透明 1 通道 8：8 IC 三态 20-SSOP

得捷:
IC OCTAL TRANSP D-LATCH 20-SSOP

立创商城:
SN74HC573ADBR

德州仪器TI:
Octal Transparent D-Type Latches With 3-State Outputs

艾睿:
Latch Transparent 3-ST 8-CH D-Type 20-Pin SSOP T/R

安富利:
Latch Transparent 3-ST 8-CH D-Type 20-Pin SSOP T/R

Chip1Stop:
Latch Transparent 3-ST 8-CH D-Type 20-Pin SSOP T/R

Verical:
Latch Transparent 3-ST 8-CH D-Type 20-Pin SSOP T/R

SN74HC573ADBR中文资料参数规格

技术参数

电源电压DC 2.00V ~ 6.00V

输出接口数 8

输出电流 7.80 mA

位数 8

传送延迟时间 38.0 ns

电压波节 6.00 V, 5.00 V, 2.00 V

输出电流驱动 -1.00 mA

输入数 8

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2V ~ 6V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SSOP-20

外形尺寸

封装 SSOP-20

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

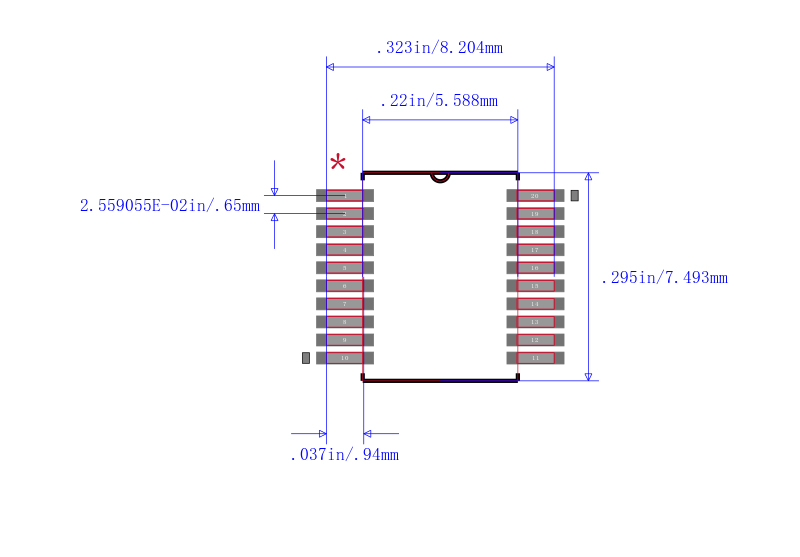

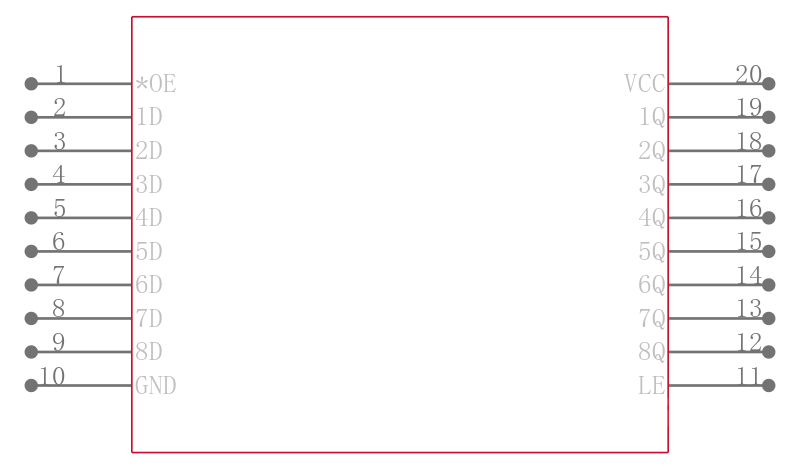

SN74HC573ADBR引脚图与封装图

在线购买SN74HC573ADBR

型号： SN74HC573ADBR

描述：八路透明D类锁存器具有三态输出 OCTAL TRANSPARENT D-TYPE LATCHES WITH 3-STATE OUTPUTS

替代型号SN74HC573ADBR
