SLW-150-01-S-D

SLW-150-01-S-D图片1
SLW-150-01-S-D图片2

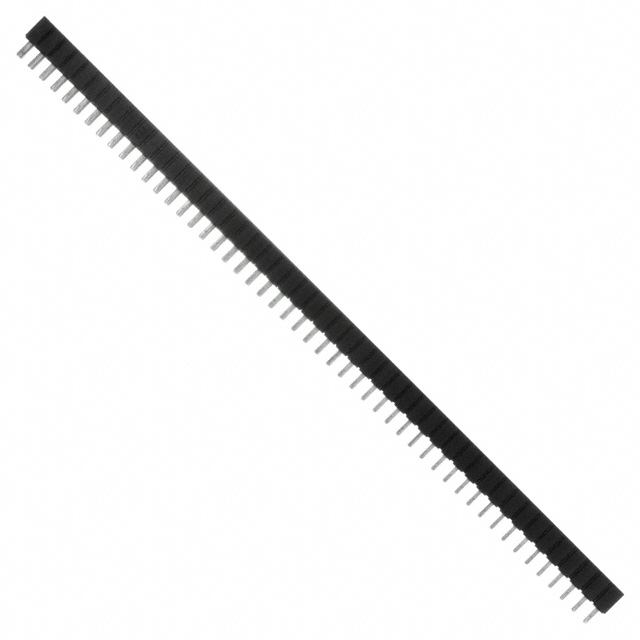

SLW-150-01-S-D图片3
SLW-150-01-S-D图片4
SLW-150-01-S-D图片5

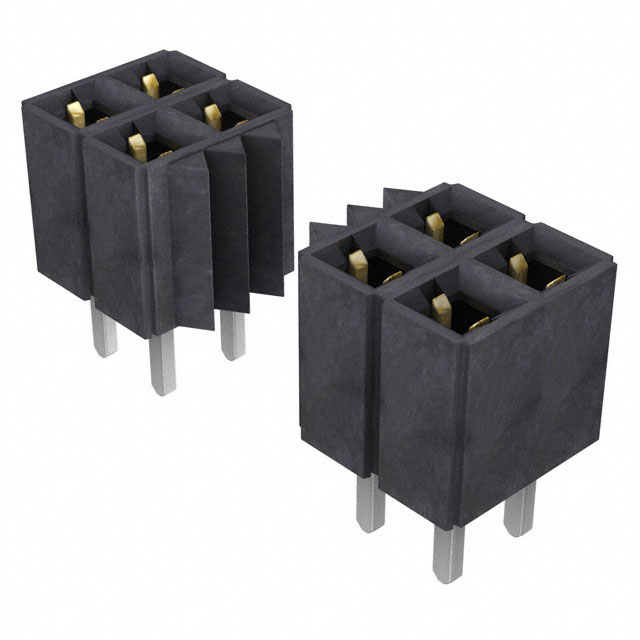

SLW-150-01-S-D图片6

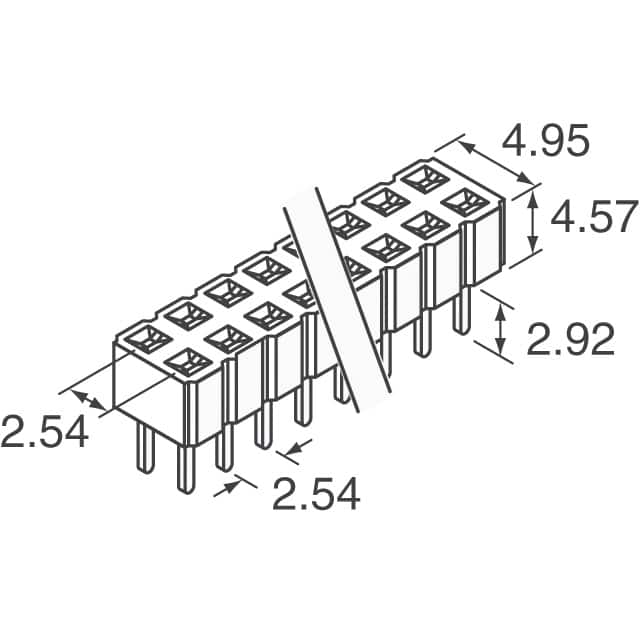

SLW-150-01-S-D图片7
SLW-150-01-S-D概述

SAMTEC SLW-150-01-S-D Board-To-Board Connector, 2.54mm, 100Contacts, Receptacle, SLW Series, Through Hole, 2Rows

100 位置 插座 0.100"(2.54mm) 通孔 镀金


得捷:
CONN RCPT 100POS 0.1 GOLD PCB


艾睿:
Conn Socket Strip SKT 100 POS 2.54mm Solder ST Thru-Hole Bulk


Newark:
# SAMTEC  SLW-150-01-S-D  Board-To-Board Connector, 2.54 mm, 100 Contacts, Receptacle, SLW Series, Through Hole, 2 Rows


Electro Sonic:
Conn Socket Strip SKT 100 POS 2.54mm Solder ST Thru-Hole Bulk


SLW-150-01-S-D中文资料参数规格
技术参数

触点数 100

极性 Female

触点电镀 Gold

排数 2

针脚数 100

额定电流Max 5.2A/触头

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压Max 50 VAC

接触电阻Max 10 mΩ

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 127 mm

宽度 4.95 mm

高度 4.57 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Bulk

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

SLW-150-01-S-D引脚图与封装图

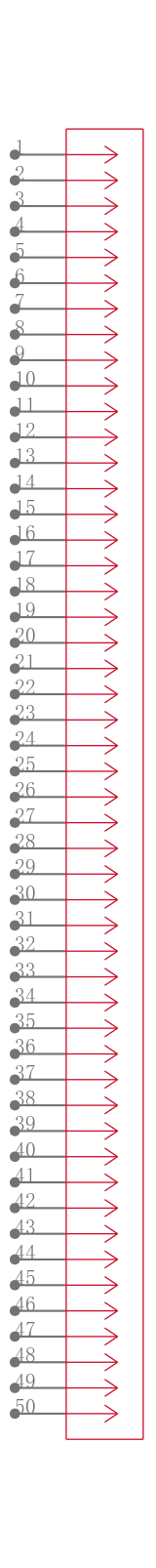

SLW-150-01-S-D引脚图

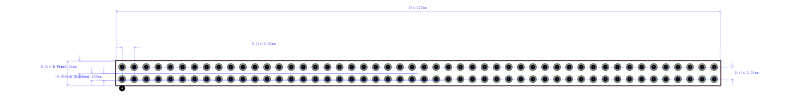

SLW-150-01-S-D封装图
SLW-150-01-S-D封装焊盘图
在线购买SLW-150-01-S-D
型号: SLW-150-01-S-D
描述:SAMTEC SLW-150-01-S-D Board-To-Board Connector, 2.54mm, 100Contacts, Receptacle, SLW Series, Through Hole, 2Rows
替代型号SLW-150-01-S-D
型号/品牌 代替类型 替代型号对比

SLW-150-01-S-D

Samtec 申泰电子

当前型号

当前型号

SLW-150-01-G-D

申泰电子

完全替代

SLW-150-01-S-D和SLW-150-01-G-D的区别
