SHF-105-01-L-D-TH-TR概述

SAMTEC SHF-105-01-L-D-TH-TR Wire-To-Board Connector, 1.27mm, 10Contacts, Header, SHF Series, Through Hole, 2Rows

针座通孔 10 位置 0.050"（1.27mm）

欧时:
Shrouded HDR 0.050"

得捷:
.050 X .050 SHROUDED TERMINAL ST

艾睿:
Conn Shrouded Header HDR 10 POS 1.27mm Solder ST Thru-Hole T/R

安富利:
Conn Shrouded Header HDR 10 POS 1.27mm Solder ST Thru-Hole T/R

SHF-105-01-L-D-TH-TR中文资料参数规格

技术参数

触点数 10

极性 Male

触点电镀 Gold

额定电流 3 A

排数 2

针脚数 10

额定电流Max 1.75A/触头

工作温度Max 125 ℃

工作温度Min -55 ℃

封装参数

安装方式 Through Hole

外形尺寸

高度 5.33 mm

物理参数

外壳颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

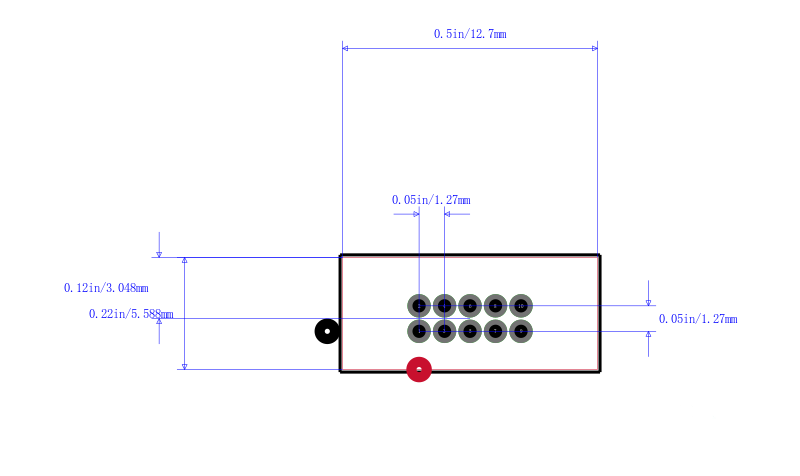

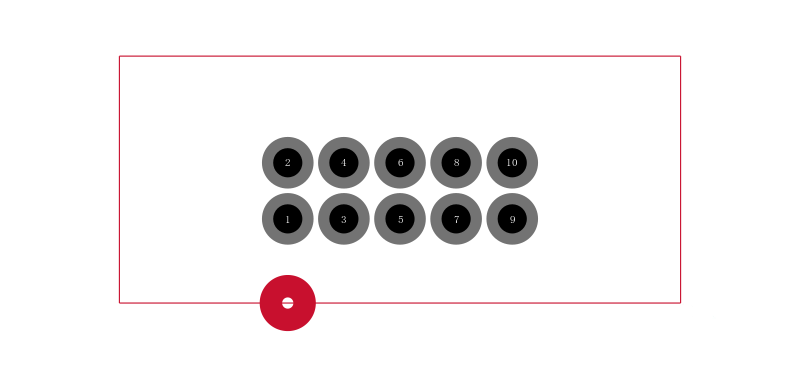

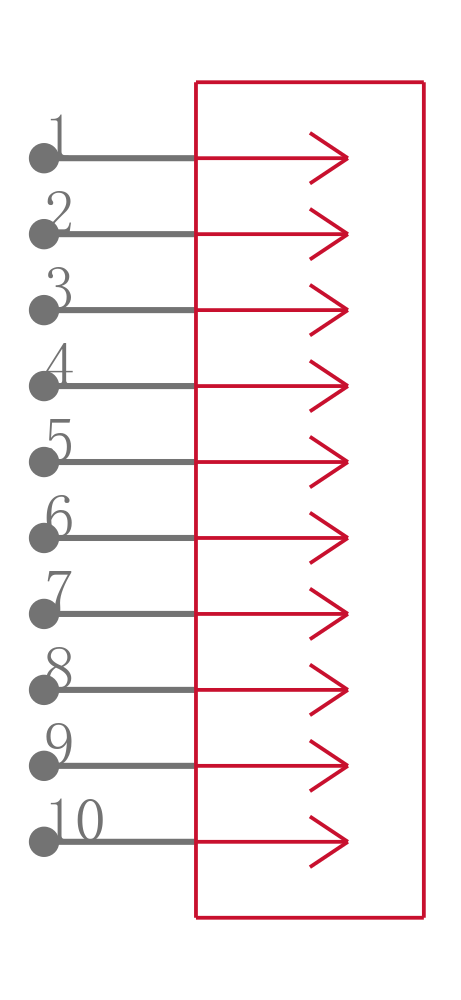

SHF-105-01-L-D-TH-TR引脚图与封装图
