STL24NM60N

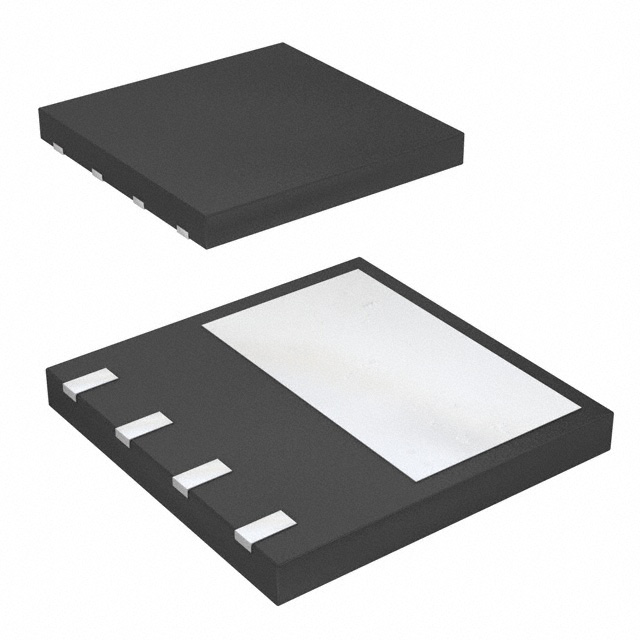

STL24NM60N图片1

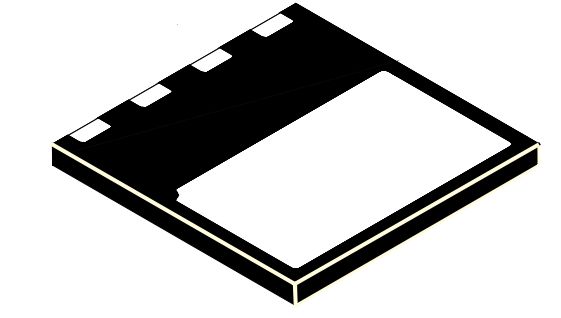

STL24NM60N图片2
STL24NM60N图片3
STL24NM60N图片4
STL24NM60N图片5
STL24NM60N图片6
STL24NM60N概述

N沟道600 V , 0.200 Ω , 16 A PowerFLAT ?的8x8 HV的MDmesh ?二功率MOSFET N-channel 600 V, 0.200 Ω, 16 A PowerFLAT? 8x8 HV MDmesh? II Power MOSFET

N-Channel 600V 3.3A Ta, 16A Tc 3W Ta, 125W Tc Surface Mount PowerFlat™ 8x8 HV


得捷:
MOSFET N-CH 600V 16A POWERFLAT


立创商城:
N沟道 600V 16A 3.3A


贸泽:
MOSFET N-Ch 600V 0.200 Ohm 16 A HV Mdmesh II


艾睿:
Trans MOSFET N-CH 600V 16A 4-Pin Power Flat T/R


安富利:
Trans MOSFET N-CH 600V 16A 4-Pin Power Flat T/R


富昌:
STL24NM60N 系列 600 V 215 mOhm N 沟道 MDmesh™ II 功率 MOSFET - PowerFLAT


力源芯城:
600V,16A,N沟道MOSFET


DeviceMart:
MOSFET N-CH 600V 16A POWERFLAT


Win Source:
MOSFET N-CH 600V 16A POWERFLAT


STL24NM60N中文资料参数规格
技术参数

通道数 1

漏源极电阻 0.2 Ω

极性 N-Channel

耗散功率 125 W

阈值电压 4 V

漏源极电压Vds 600 V

漏源击穿电压 600 V

上升时间 16.5 ns

输入电容Ciss 1400pF @50VVds

额定功率Max 125 W

下降时间 37 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 3W Ta, 125W Tc

封装参数

安装方式 Surface Mount

引脚数 5

封装 PowerFLAT-8x8-HV-5

外形尺寸

封装 PowerFLAT-8x8-HV-5

物理参数

工作温度 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

在线购买STL24NM60N
型号: STL24NM60N
描述:N沟道600 V , 0.200 Ω , 16 A PowerFLAT ?的8x8 HV的MDmesh ?二功率MOSFET N-channel 600 V, 0.200 Ω, 16 A PowerFLAT? 8x8 HV MDmesh? II Power MOSFET
替代型号STL24NM60N
型号/品牌 代替类型 替代型号对比

STL24NM60N

ST Microelectronics 意法半导体

当前型号

当前型号

STB18N65M5

意法半导体

功能相似

STL24NM60N和STB18N65M5的区别

STD18N65M5

意法半导体

功能相似

STL24NM60N和STD18N65M5的区别
